DC1492A

Описание продукта: DC1492A от Analog Devices

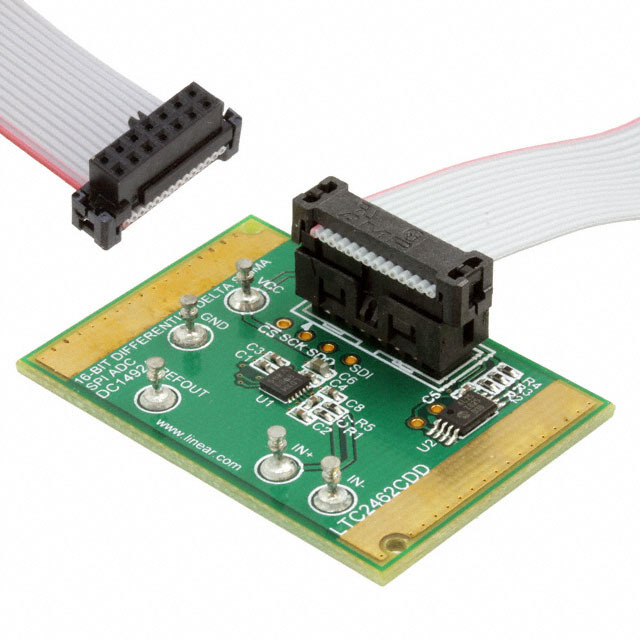

DC1492A — это отладочная плата, разработанная для оценки работы LTC2462, 16-битного аналого-цифрового преобразователя (АЦП) с интерфейсом SPI.

Общее описание:

Отладочная плата DC1492A от Analog Devices предназначена для демонстрации и оценки производительности LTC2462 — высокоточного 16-разрядного дельта-сигма АЦП с низкой потребляемой мощностью. Плата оснащена всеми необходимыми компонентами и удобным интерфейсом для быстрого подключения к внешним устройствам и тестирования возможностей АЦП в лабораторных условиях.

Преимущества:

• Высокая точность: 16-битная точность обеспечивает высокое разрешение и точность измерений.
• Низкое энергопотребление: Позволяет проводить измерения с минимальным энергопотреблением.
• Простота использования: Возможность быстрой настройки и применения для различных задач.

Недостатки:

• Ограниченная скорость выборки: Поддержка до 60 образцов в секунду может быть недостаточной для высокоскоростных применений.
• Необходимость дополнительного питания: Требуется внешний источник питания для работы платы.

Типовое использование:

• Прецизионные измерительные системы.
• Медицинское оборудование.
• Промышленное автоматизированное оборудование.
• Научные приборы и лабораторное оборудование.

Рекомендации по применению:

• Обеспечьте стабилизированное питание для минимизации помех и дрейфа измерений.
• Используйте экранированные кабели для входных сигналов, чтобы минимизировать воздействие электромагнитных помех.
• Выполняйте калибровку в соответствии с рекомендациями производителя для достижения максимальной точности.

Основные технические характеристики:

• Разрядность: 16 бит.
• Частота выборки: до 60 образцов в секунду.
• Интерфейс передачи данных: SPI.
• Входное напряжение: ±VREF/2.
• Используемый компонент: LTC2462.

Возможные аналоги:

• DC1208A — отладочная плата для LTC1867, 16-битного АЦП с интерфейсом SPI.
• DC1043A — отладочная плата для LTC1407, 14-битного АЦП высокой скорости.

Эти альтернативные платы также могут быть полезны в приложениях, требующих точных АЦП. Однако выбор платы-аналога следует делать на основе конкретных требований к частоте выборки, точности и функциональности.

Категория:

• Производитель: Analog Devices
• Категория: Отладочные платы и комплекты

Плата DC1492A является идеальным инструментом для инженеров и разработчиков, стремящихся быстро и эффективно оценить возможности высокоточного АЦП LTC2462 в своих проектах.
