DC1464A

DC1464A От Analog Devices

Общее описание:

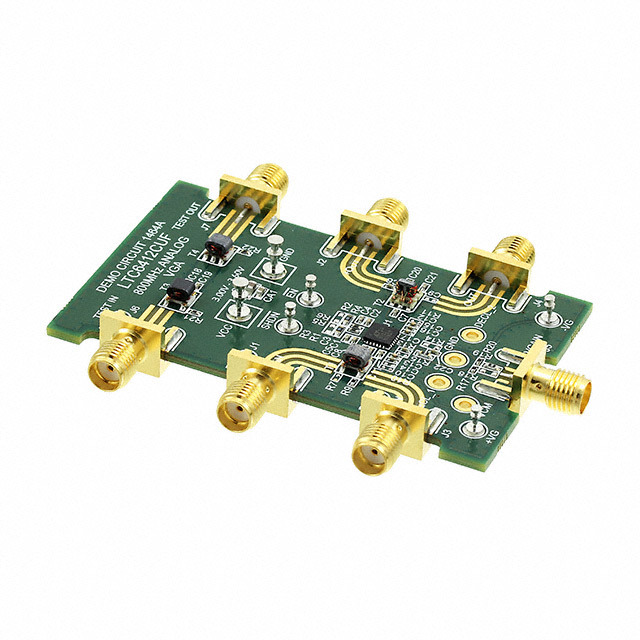

DC1464A – демонстрационная плата для LTC6412 от компании Analog Devices. LTC6412 представляет собой дифференциальный операционный усилитель с регулируемым усилением, который используется в широком спектре аналоговых приложений. Эта плата предназначена для оценки производительности усилителя и предоставляет все необходимые разъёмы и элементы для удобного тестирования.

Преимущества:

• Высокая полоса пропускания: до 800 МГц.
• Регулируемое усиление с возможностью точной настройки.
• Удобная в использовании демонстрационная плата с простыми в подключении интерфейсами.
• Полностью укомплектованная плата, готовая к использованию сразу после распаковки.

Недостатки:

• Ограниченное напряжение питания: от 3 В до 3,6 В.
• Плата предназначена для оценки, что может потребовать дополнительных компонентов для полноценного использования в конечных приложениях.

Типовое использование:

• Высокоскоростные аналоговые интерфейсы.
• Усиление и буферизация дифференциальных сигналов.
• Применение в обработке сигналов, где требуется высокая полоса пропускания.
• Оценка и тестирование аналоговых схем.

Рекомендации по применению:

• Используйте стабилизированное питание в пределах от 3 В до 3,6 В для обеспечения правильной работы усилителя.
• Поддерживайте чистоту и аккуратность при работе с платой для предотвращения случайных замыканий и повреждений.
• Подключайте входные и выходные сигналы с помощью высококачественных коаксиальных кабелей для минимизации потерь сигнала и наводок.

Основные технические характеристики:

• Количество каналов на ИС: 1 (одиночный).
• Тип усилителя: Переменный (регулируемый) усилитель.
• Тип выхода: Дифференциальный.
• Ширина полосы пропускания: 800 МГц.
• Выходной ток на канал: 70 мА.
• Потребляемый ток: 110 мА.
• Напряжение питания: от 3 В до 3,6 В.
• Тип платы: Полностью укомплектованная.
• Используемая ИС: LTC6412.

Возможные аналоги:

• EVAL-HMC797LP5E от Analog Devices – другая плата аналогового усилителя с высоким коэффициентом усиления.
• EVAL-ADL5567-EVBZ от Analog Devices – демонстрационная плата для дифференциального усилителя с большой шириной полосы пропускания и двойным питанием.

DC1464A – это отличный инструмент для инженеров и разработчиков, которым нужно оценить и протестировать производительность усилителей с регулируемым усилением в высокоскоростных приложениях.
