DC1461A от Analog Devices

Общее описание

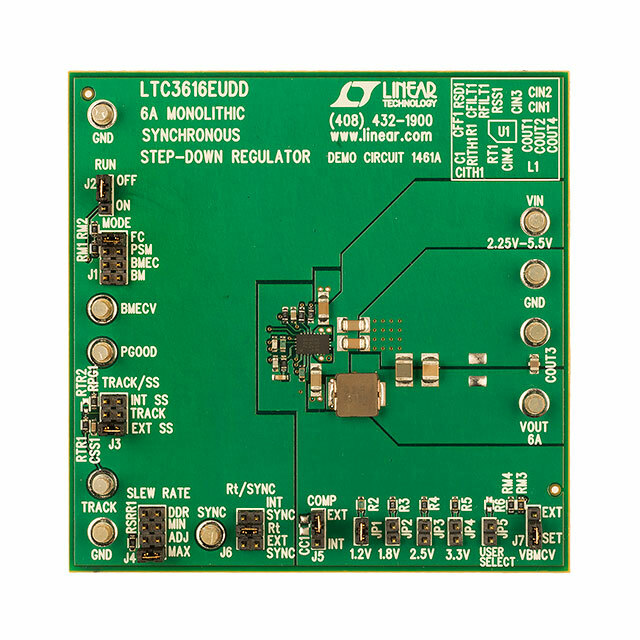

DC1461A - это демонстрационная плата, разработанная компанией Analog Devices для оценки характеристик понижающего (Buck) DC/DC-регулятора LTC3616. Плата позволяет пользователям легко протестировать и исследовать производительность этого регулятора напряжения в различных условиях.

Преимущества

• Простота использования: Полностью интегрированная плата, готовая к использованию без необходимости дополнительных настроек.
• Высокая эффективность: Обеспечивает высокую эффективность преобразования благодаря использованию высокочастотного синхронного выпрямителя.
• Компактный размер: Малые габариты позволяют легко интегрировать плату в различные проекты и прототипы.

Недостатки

• Ограниченная гибкость: Плата предназначена для конкретного регулятора и может не подходить для других решений по питанию.
• Ограниченная мощность: Мощность выходного тока ограничена 6А.

Типовое использование

• Эмбedded системы: Применяется в различных встроенных системах для преобразования напряжения.
• Питание микроконтроллеров: Используется для стабилизации питания микроконтроллеров и других цифровых схем.
• Прототипирование и тестирование: Идеально подходит для быстрой оценки и тестирования новых решений по питанию.

Рекомендации по применению

• Убедитесь, что уровень входного напряжения находится в пределах от 2.25 до 5.5 В, чтобы избежать повреждений.
• Настройте выходное напряжение в соответствии с требованиями вашего проекта (1.2В, 1.8В, 2.5В или 3.3В).
• Используйте соответствующий радиатор или обеспечение охлаждения при высоких токах для предотвращения перегрева компонентов.

Основные технические характеристики

• Входное напряжение: 2.25В ~ 5.5В
• Выходное напряжение: 1.2В, 1.8В, 2.5В или 3.3В
• Выходной ток: до 6А
• Частота переключения: 2 МГц
• Топология регулятора: Понижающий (Buck)
• Тип платы: Полностью собранная
• Состав комплекта: Демо-плата

Возможные аналоги

• DC1462A: Понижающий регулятор с аналогичными характеристиками, но с использованием другого регулятора.
• DC1500A: Альтернативная демо-плата для оценки других понижающих регуляторов от Analog Devices.

Использование демонстрационной платы DC1461A от Analog Devices упрощает процесс оценки и тестирования высокоэффективного понижающего регулятора LTC3616, предлагая простоту применения и высокую производительность.
