DC1451A

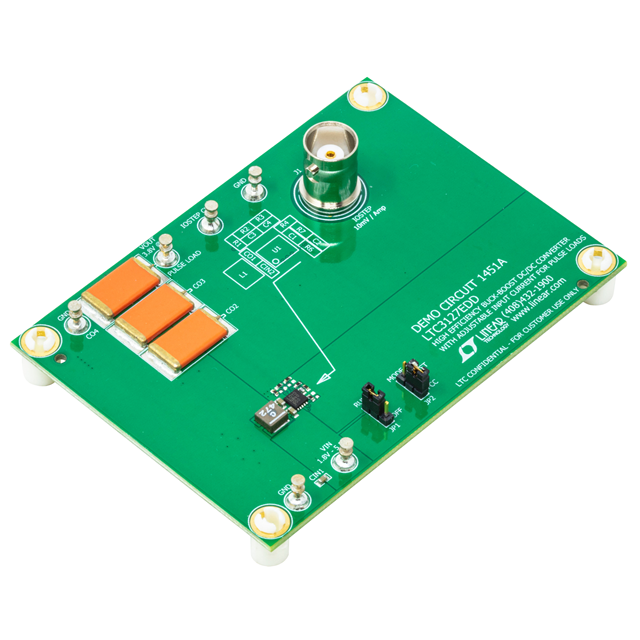

Демонстрационная плата DC1451A от Analog Devices

Общее описание:
Демонстрационная плата DC1451A разработана для оценки и тестирования LTC3127 — высокоэффективного step-up step-down DC/DC преобразователя от Analog Devices. LTC3127 обеспечивает стабильное напряжение на выходе при входных напряжениях, которые могут быть как выше, так и ниже выходного напряжения.

Преимущества:

• Высокая эффективность преобразования энергии.
• Стабильное выходное напряжение при переменных входных напряжениях.
• Компактные размеры.
• Простота использования и интеграции в различные системы.

Недостатки:

• Максимальный выходной ток ограничен до 1А.
• Не подходит для приложений с требованием большого тока на выходе.

Типовое использование:

• Портативные устройства и электроника.
• Беспроводные датчики.
• Портативные медицинские и измерительные приборы.
• Применения в области Интернета вещей (IoT).

Рекомендации по применению:

• Убедитесь, что входное напряжение находится в диапазоне от 1.8V до 5.5V.
• Поддерживайте условия охлаждения для предотвращения перегрева при работе с максимальными токами.
• Используйте соответствующие конденсаторы на входе и выходе для минимизации колебаний напряжения.

Основные технические характеристики:

• Входное напряжение: 1.8V ~ 5.5V
• Выходное напряжение: 3.8V
• Выходной ток: до 1A
• Тип преобразователя: Buck-Boost (step-up/step-down)
• Тип платы: полностью смонтированная (fully populated)

Возможные аналоги:

• LTC3245 — аналогичный DC/DC преобразователь с расширенным диапазоном выходных напряжений.
• LTC3128 — высокоэффективный step-up/step-down преобразователь с большей максимальной мощности.

Демонстрационная плата DC1451A является отличным инструментом для проектировщиков, инженеров и разработчиков электроники, позволяя быстро и легко оценить возможности и характеристики высокоэффективного преобразователя LTC3127.
