DC1445A

DC1445A от Analog Devices

Общее описание

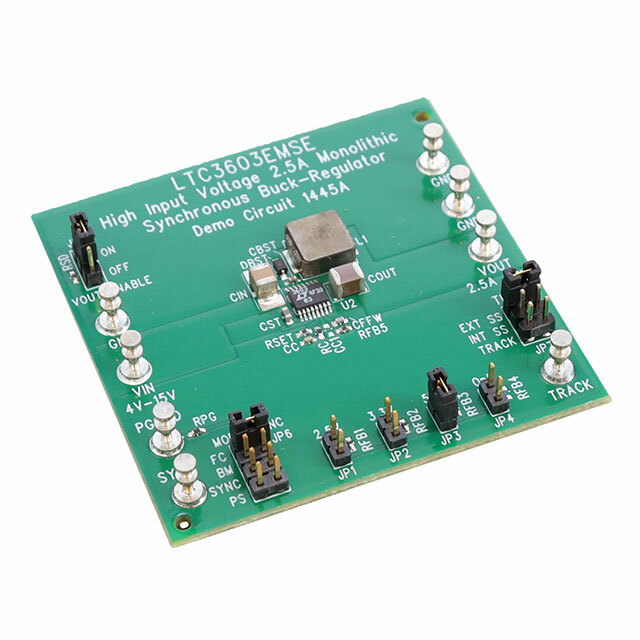

DC1445A — это демонстрационная плата, предназначенная для оценки характеристик линейного регулятора LTC3603 производства Analog Devices. Данная плата представляет собой полностью собранную и протестированную схему, предназначенную для преобразования входного напряжения в стабильное выходное напряжение с помощью понижающего (Buck) DC/DC преобразователя.

Преимущества

• Высокая эффективность: Использование высокоэффективного регулятора LTC3603 позволяет минимизировать потери энергии.
• Широкий диапазон входных напряжений: Поддерживает диапазон от 4.5В до 15В, что делает плату совместимой с различными источниками питания.
• Компактный размер: Плата выполнена в компактном форм-факторе, что позволяет использовать ее в различных приложениях с ограниченным пространством.
• Высокая рабочая частота: Частота переключения 1 МГц позволяет использовать меньшие внешние компоненты.

Недостатки

• Ограниченная мощность: Максимальный выходной ток ограничен 2.5А, что может быть недостаточным для мощных нагрузок.
• Не подходит для высоковольтных приложений: Диапазон входных напряжений ограничен 15В.

Типовое использование

• Преобразователи питания: Может использоваться в качестве понижающего преобразователя для создания стабильных низковольтных линий питания.
• Промышленные и потребительские устройства: Подходит для применения в различных электронных устройствах, требующих стабильного низковольтного питания.
• Телекоммуникационные системы: Использование в качестве источника питания для телекоммуникационного оборудования.

Рекомендации по применению

• Перед включением убедитесь, что входное напряжение находится в пределах допустимого диапазона (4.5В - 15В).
• Подключите нагрузку, соответствующую максимальному выходному току 2.5А.
• Используйте термоконтроль, чтобы избежать перегрева компонентов при работе на максимальной мощности.

Основные технические характеристики

• Напряжение входа: 4.5В ~ 15В
• Напряжение выхода: 2.5В ~ 5В
• Максимальный выходной ток: 2.5А
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 1 МГц
• Тип платы: Полностью собранная и готовая к использованию (Fully Populated)
• Используемая микросхема: LTC3603

Возможные аналоги

• DC1446A: Подобная демонстрационная плата с другими входными и выходными характеристиками.
• DC1447A: Еще одна плата, использующая аналогичный регулятор для других диапазонов напряжений и токов.

С DC1445A вы сможете легко и быстро оценить характеристики регулятора LTC3603 и определить его пригодность для вашего проекта.
