DC143A-F

33 840,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

DC143A-F от Analog Devices

Общее описание

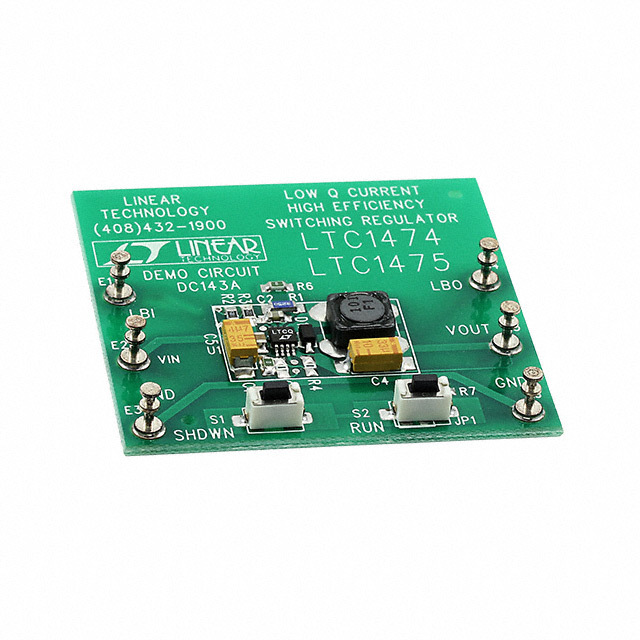

DC143A-F — это отладочная плата для микросхемы LTC1475-5 от Analog Devices, предназначенная для демонстрации и оценки возможностей понижающего DC/DC преобразователя. Плата позволяет изучать и тестировать работу преобразователя с различными входными напряжениями и нагрузками, что делает ее идеальным инструментом для разработчиков и инженеров.

Преимущества

  • Широкий диапазон входных напряжений: Плата способна работать с входным напряжением от 5В до 18В, что делает её универсальной для многих приложений.
  • Выходное напряжение 5В: Идеально подходит для питания микроконтроллеров и других цифровых схем.
  • Компактные размеры: Плата компактна и легко интегрируется в прототипы и разработки.
  • Простота использования: Плата полностью собрана и готова к использованию, что минимизирует время на настройку и тестирование.

Недостатки

  • Выходной ток ограничен 300 мА: Это может быть недостатком для приложений, требующих больших токов.
  • Фиксированное выходное напряжение 5В: Не подходит для приложений, требующих различных уровней выходного напряжения.

Типовое использование

  • Питание микроконтроллеров и цифровых схем
  • Каскадирование для многовыходных преобразователей
  • Прототипирование и тестирование

Рекомендации по применению

  • Убедитесь, что входное напряжение находится в пределах допустимого диапазона (5В - 18В).
  • Не превышайте максимальный выходной ток 300 мА.
  • Используйте подходящие радиаторы или вентиляцию для отвода тепла при максимальной нагрузке.

Основные технические характеристики

  • Количество выходов: 1
  • Тип выходов: Независимые
  • Выходное напряжение: 5В
  • Выходной ток: до 300мА
  • Входное напряжение: от 5В до 18В
  • Топология регулятора: Понижающий (Buck)
  • Тип платы: Полностью собранная
  • Компонент IC: LTC1475-5

Возможные аналоги

  • DC143A-G: Отладочная плата для варианта LTC1475-3.3 с выходным напряжением 3,3В.
  • DC2135A: Плата на базе LTC3646 с более высокой выходной мощностью.

Использование этой отладочной платы облегчит процесс разработки и тестирования ваших проектов, связанных с понижающими DC/DC преобразователями.
