DC143A-C

DC143A-C от Analog Devices

Общее описание

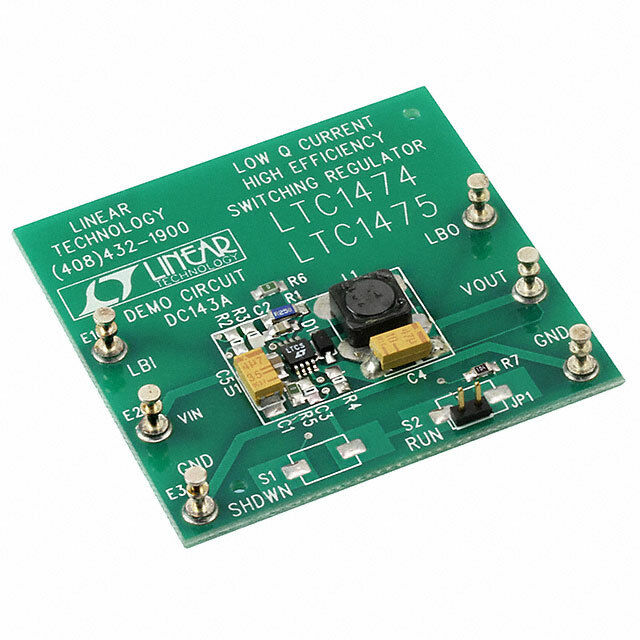

DC143A-C – это оценочная плата, предназначенная для демонстрации функциональности и производительности пониженного DC/DC регулятора напряжения LTC1474 от Analog Devices. Этот стабилизатор использует топологию "бак" и обеспечивает стабильное выходное напряжение при широком диапазоне входных напряжений.

Преимущества

• Высокая эффективность: Использование LTC1474 обеспечивает высокую эффективность преобразования энергии, что особенно важно для приложений с ограниченным энергопотреблением.
• Компактность и простота использования: Предварительно собранная и полностью укомплектованная плата обеспечивает удобство быстрого тестирования и оценки.
• Широкий диапазон входного напряжения: Поддерживает входное напряжение от 5В до 18В, что делает её универсальной для различных применений.

Недостатки

• Одноканальная конфигурация: Поддерживает только одну выходную линию напряжения, что может ограничивать использование в более сложных системах.
• Ограниченный выходной ток: Выходной ток ограничен 300 мА, что может быть недостаточным для некоторых приложений с более высокой нагрузкой.

Типовое использование

• Портативная электроника: Подходит для использования в портативных устройствах, требующих стабилизации напряжения.
• Общие системы электроники: Может использоваться в различных электронных системах и устройствах для улучшения стабильности питания.

Рекомендации по применению

• Тестирование и разработка: Идеальна для использования инженерами и разработчиками для тестирования и валидации производительности LTC1474.
• Образовательные цели: Может быть использована в учебных заведениях для демонстрации принципов пониженного преобразования напряжения.

Основные технические характеристики

• Назначение: Понижающий DC/DC регулятор напряжения
• Выходной тип и количество: 1, не изолированный выход
• Выходное напряжение: 5 В
• Выходной ток: до 300 мА
• Входное напряжение: от 5 В до 18 В
• Топология регулятора: Buck
• Тип платы: Полностью собранная и укомплектованная
• Входящее содержание: Плата(ы)
• Используемая микросхема: LTC1474-5

Возможные аналоги

• Analog Devices DC590B: Оценочная плата для других микросхем DC/DC регуляторов этой линейки.
• Texas Instruments TPS5430EVM-173: Альтернативная оценочная плата для изучения функций понижающих регуляторов.

DC143A-C от Analog Devices представляет собой удобное и эффективное решение для оценки и тестирования пониженных регуляторов напряжения в широком спектре приложений.
