DC1418A-C

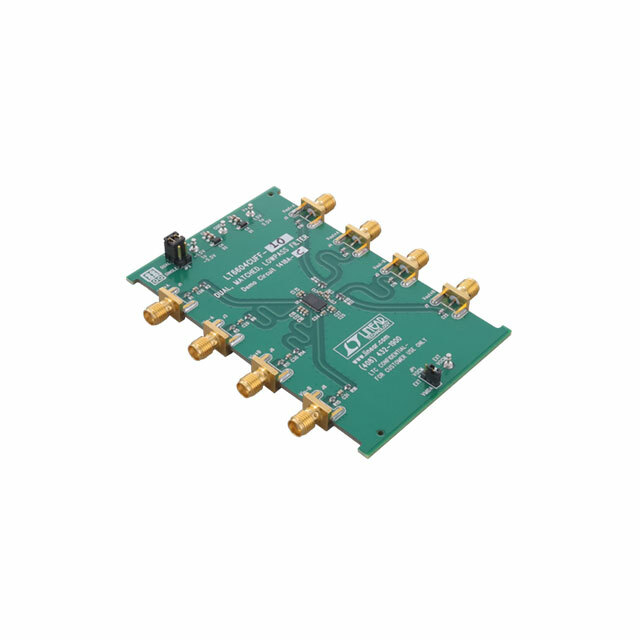

Решеборная плата DC1418A-C от Analog Devices

Общее описание

Решеборная плата DC1418A-C представляет собой комплексную отладочную платформу для LTC6604-10 — двухканального дифференциального усилителя и активного фильтра четвертого порядка с полосой пропускания 10 МГц от компании Analog Devices. Эта плата специально разработана для инженеров и разработчиков, которые хотят протестировать и оценить производительность LTC6604-10 в своих проектах.

Преимущества

• Два дифференциальных канала: Предоставляет возможность работать с парой каналов для повышения гибкости в использовании.
• Фильтр и усилитель: Интеграция активного фильтра и усилителя уменьшает количество требуемых компонентов и сложность схемы.
• Полностью собранная плата: Плата поставляется полностью собранной, позволяя пользователям сразу приступить к тестированию и оценке.
• Широкий диапазон питающих напряжений: Поддерживает как однополярное, так и двуполярное питание в диапазоне от 3 В до 11 В.

Недостатки

• Специализированный компонент: Малое количество доступных универсальных функций может ограничить применение платы вне консолидации с LTC6604-10.
• Фиксированная полоса пропускания: Полоса пропускания 10 МГц не может быть изменена, что возможно ограничить применение в некоторых проектах.

Типовое использование

• Обработка сигналов: Используется для фильтрации и усиления дифференциальных сигналов в системах обработки сигналов.
• Коммуникационные системы: Идеально подходит для использования в высокочастотных коммуникационных системах.
• Медицинская электроника: Применяется в оборудовании, требующем точны и стабильных сигналов, таких как устройства для снятия электрокардиограмм.

Рекомендации по применению

• Разворот фермикулитрук: Размечены входные и выходные соединители обеспечивают легкое подключение и интеграцию с существующими системами.
• Питание: Важно следить за соблюдением рекомендованного диапазона питающих напряжений для обеспечения стабильной работы устройства.

Основные технические характеристики

• Число каналов: Два дифференциальных канала.
• Тип усилителя: Дифференциальный.
• Пик входных сигнала: ±1.5В ~ 5.5В.
• Ток потребления: 28 мА.
• Питание: 3В ~ 11В однополярное, ±1.5В ~ 5.5В двуполярное.
• Состав поставки: Полностью собранная плата.

Возможные аналоги

• DC1418A-D: Решеборная плата для варианта LTC6604-2 с полосой пропускания 9 МГц от компании Analog Devices.
• DC1418A-E: Отладочная плата для LTC6604-14 от Analog Devices с аналогичными характеристиками, но и другой полосой пропускания.

DC1418A-C является идеальным выбором для инженеров, специализирующихся на высокочастотной обработке сигналов и желающих быстро и эффективно оценить производительность LTC6604-10 в реальных условиях.
