DC1412A

DC1412A от Analog Devices

Общее описание

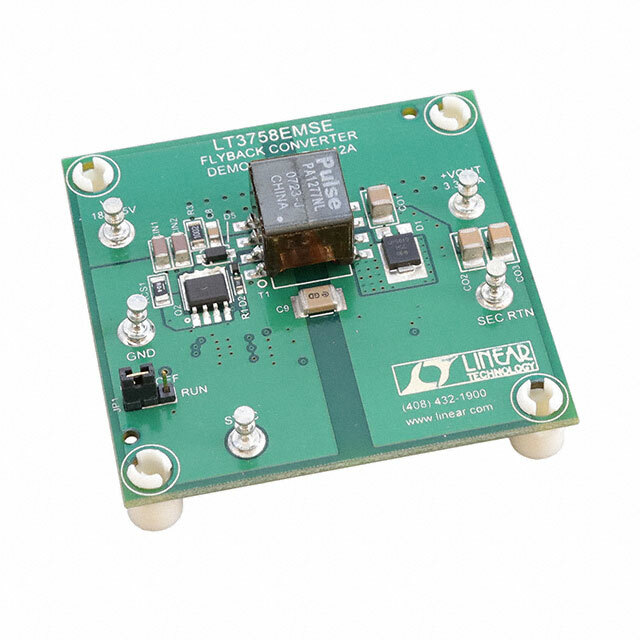

DC1412A — это демонстрационная плата, разработанная для оценки работы и производительности переключательного контроллера DC/DC LT3758, произведённого компанией Analog Devices. LT3758 представляет собой контроллер Flyback, предназначенный для применения в неинвертирующих Buck-Boost и Boost конвертерах с высокоэффективной энергией. Плата поддерживает диапазон входных напряжений от 18В до 75В и может обеспечивать на выходе напряжение 3.3В при токе до 3А.

Преимущества

• Широкий диапазон входных напряжений (18В – 75В)
• Высокая эффективность и стабильность работы благодаря интегрированному контроллеру LT3758
• Поддержка различных типов топологий преобразователя: Step-Down (Buck), Boost и Flyback
• Полностью собранная и протестированная плата для быстрого старта и оценки

Недостатки

• Ограничение по выходному току до 3А
• Может потребовать дополнительный радиатор или принудительное охлаждение при высоких токах нагрузки

Типовое использование

• Преобразование напряжения для систем питания в высоковольтных и промышленных приложениях
• Создание изолированных источников питания
• Преобразование энергии в бестрансформаторных DC/DC архитектурах
• Преобразование напряжения для телекоммуникационных и сетевых устройств

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах допустимого диапазона (18В - 75В).
• При высоких нагрузках проверьте температурный режим работы и при необходимости обеспечьте адекватное охлаждение.
• Подключите внешние компоненты по рекомендациям, приведенным в руководстве пользователя, для оптимальной работы и стабильности системы.

Основные технические характеристики

• Входное напряжение: 18В - 75В
• Выходное напряжение: 3.3В
• Выходной ток: до 3А
• Топология: Flyback
• Частота: 300кГц
• Тип платы: Полностью собранная и протестированная
• IC: LT3758

Возможные аналоги

• DC1613A: Демонстрационная плата для LT3958
• DC1932A: Плата оценивания с LT8310

Заключение

DC1412A представляет собой мощный инструмент для оценки и разработки решений на базе LT3758. Благодаря её высокоэффективной работе и широкому диапазону входных напряжений, она идеально подходит для применения в промышленных и телекоммуникационных системах.
