DC140A-A

Описание продукта: DC140A-A от Analog Devices

Общее описание

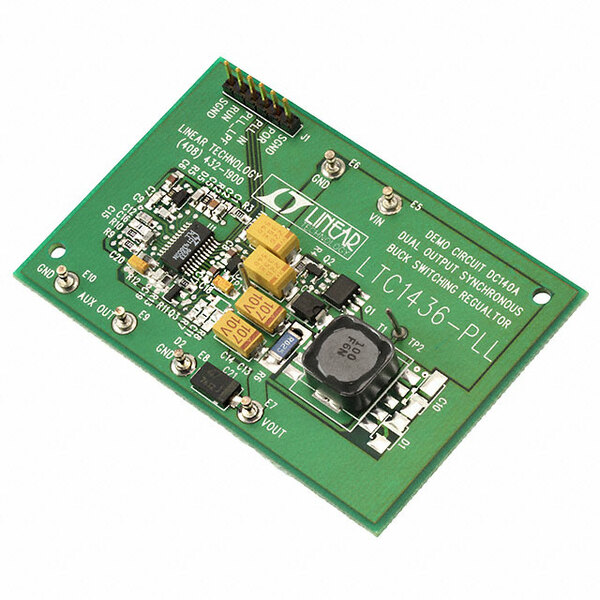

DC140A-A — оценочная плата от компании Analog Devices, предназначенная для демонстрации возможностей и характеристик микросхемы LTC1436-PLL. Эта плата представляет собой регулятор понижающего типа с двумя выходами и не изолированным питанием, который позволяет преобразовывать входное напряжение в стабилизированные выходные напряжения 3,3В и 5В.

Преимущества

• Полностью собранная и протестированная — плата поставляется полностью готовой к использованию, что упрощает процесс тестирования и отладки.
• Два независимых выхода — обеспечивает два стабилизированных напряжения для питания различных схем и устройств.
• Высокий КПД — благодаря использованию технологии понижающего преобразования напряжения, достигается высокий КПД до 95%.
• Встроенная функция PLL — обеспечивает стабилизацию частоты работы схемы и минимизацию электромагнитных помех.

Недостатки

• Ограниченный ток нагрузки — максимальный ток на выходе составляет 3А и 100мА, что может быть недостаточным для более мощных приложений.
• Ограниченный диапазон входных напряжений — входное напряжение может варьироваться от 5,5В до 28В, что может накладывать ограничения в некоторых системах.

Типовое использование

• Системы распределенного питания
• Встраиваемые системы и микропроцессорные модули
• Управление питанием в портативных устройствах
• Лабораторные и учебные процессы

Рекомендации по применению

• Перед подключением убедитесь, что входное напряжение находится в допустимом диапазоне 5,5В - 28В.
• Обеспечьте адекватное охлаждение при высоких нагрузках для предотвращения перегрева.
• При необходимости использовать дополнительные защитные компоненты (например, предохранители) для защиты от перегрузки и короткого замыкания.

Основные технические характеристики

• Входное напряжение: 5,5В ~ 28В
• Выходное напряжение: 3,3В и 5В
• Ток нагрузки: 3А, 100мА
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 170кГц
• Тип платы: Полностью собранная (Fully Populated)

Возможные аналоги

• ADP2300-EVALZ — оценочная плата понижающего преобразователя.
• LTC3770EFE-1#PBF — высокоэффективный понижающий контроллер для систем с широким диапазоном входного напряжения.
• LTC3890EFE-1#PBF — двухканальный понижающий контроллер синхронного типа с регулируемым диапазоном выходного напряжения.

Для получения дополнительной информации и документации посетите сайт производителя [Analog Devices](https://www.analog.com).
