DC1406A

Описание отладочной платы DC1406A от Analog Devices

Общее описание

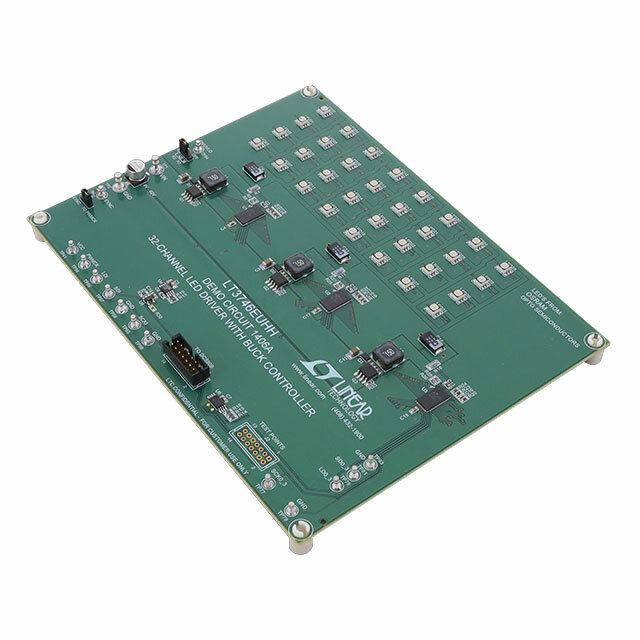

Отладочная плата DC1406A разработана компанией Analog Devices и предназначена для оценки работы светодиодного драйвера LT3746. Данный драйвер способен управлять до 32 независимыми светодиодными каналами с возможностью диммирования. Плата предоставляет удобный способ тестирования и разработки схем освещения на базе LT3746.

Преимущества

• Высокая плотность каналов: под управлением LT3746 возможно одновременное управление до 32 светодиодами.
• Широкий диапазон входного напряжения: плата поддерживает работу в диапазоне от 9 до 40 В.
• Диммирование: возможность плавного изменения яркости светодиодов.

Недостатки

• Независимые выходы: отсутствует изоляция между выходными каналами, что требует учета при проектировании схем.
• Ограничение по току: выходной ток ограничен до 20 мА на канал.

Типовое использование

• Автомобильное освещение
• Индикаторные панели
• Архитектурное освещение
• Подсветка дисплеев
• Промышленное освещение

Рекомендации по применению

• Учитывайте требования по охлаждению при максимальной загрузке всех каналов для предотвращения перегрева.
• Используйте плату для первичной оценки перед интеграцией LT3746 в конечное устройство.
• Обеспечьте стабильное входное напряжение в рекомендованном диапазоне (9-40 В).

Основные технические характеристики

• Входное напряжение: 9-40 В
• Выходное напряжение: Зависит от конфигурации внешних компонентов
• Выходной ток (на канал): до 20 мА
• Количество каналов: 32
• Функция диммирования: поддерживается

Возможные аналоги

• DC1407A: аналогичная отладочная плата на базе светодиодного драйвера с аналогичными характеристиками.
• DC1408A: плата с увеличенным количеством каналов и дополнительными функциями.

Отладочная плата DC1406A предоставляет мощные возможности для разработки и тестирования светодиодных систем различного типа. Это универсальный инструмент для инженеров, работающих в области освещения и индикаторных систем.
