DC1403A

DC1403A от Analog Devices

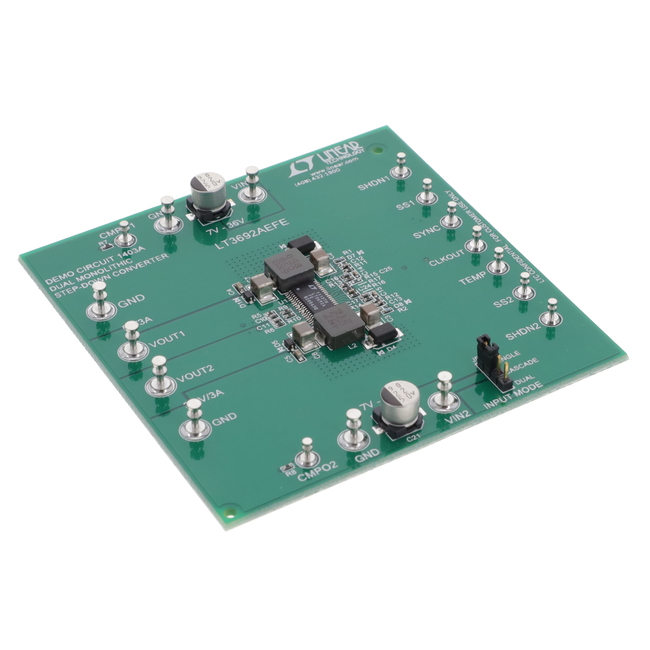

Общее описание: Оценочная плата DC1403A предназначена для демонстрации возможностей LT3692A - понижающего (Buck) DC/DC преобразователя с двумя неинвертированными выходами. Плата позволяет инженерам и разработчикам тестировать и анализировать производительность LT3692A в различных приложениях без необходимости создавать свою собственную схему с нуля.

Преимущества:

• Высокая эффективность: Преобразователь LT3692A обеспечивает высокий КПД при преобразовании напряжения.
• Удобство использования: Полностью собранная и проверенная плата позволяет быстро начать тестирование.
• Двойные выходы: Плата может одновременно обеспечивать два независимых выхода напряжения, что уменьшает потребность в дополнительных преобразователях.
• Широкий диапазон входного напряжения: Поддержка входного напряжения от 7 В до 36 В.

Недостатки:

• Стоимость: Оценочные платы могут быть дороже по сравнению с индивидуальными компонентами.
• Фиксированные настройки: Ограниченная гибкость по сравнению с полной разработкой пользовательской схемы.

Типовое использование:

• Быстрое прототипирование и тестирование схем на базе LT3692A.
• Обучение и демонстрации работы DC/DC преобразователей.
• Анализ эффективности преобразования и тепловых характеристик LT3692A.

Рекомендации по применению:

• Перед началом работы внимательно изучите документацию и схему подключения.
• Убедитесь, что входное напряжение находится в допустимом диапазоне от 7 В до 36 В.
• Подключите нагрузки к выходам, соответствующим рассчитанным токам (до 3 А на каждый выход).
• Используйте осциллограф и измерительные приборы для мониторинга выхода и входа в различных режимах работы.

Основные технические характеристики:

• Основное назначение: DC/DC понижающий преобразователь
• Выходы и тип: 2, неинвертированные
• Напряжение на выходе: 3.3 В, 5 В
• Ток на выходе: до 3 А на каждый выход
• Входное напряжение: от 7 В до 36 В
• Топология: Понижающий (Buck)
• Частота переключения: 400 кГц
• Тип платы: Полностью собранная
• Состав: Плата

Возможные аналоги:

• Оценочные платы других производителей с понижающими преобразователями, например, на базе микросхемы TPS5430 от Texas Instruments.
• Другие платы Analog Devices для схожих задач, например, DC1606A для LT8610.

Используйте эту оценочную плату для ускорения разработки и анализа ваших электронных проектов на базе LT3692A!
