DC1386B

DC1386B от Analog Devices

Общее описание:

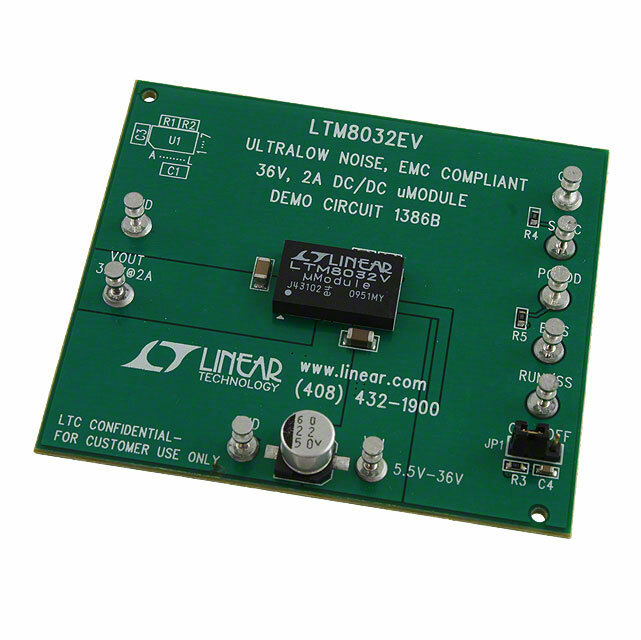

DC1386B - это демонстрационная плата, предназначенная для оценки характеристик микромодуля LTM8032 от Analog Devices. Микромодуль LTM8032 представляет собой понижающий (Buck) преобразователь с выходным напряжением 3.3V и выходным током до 2A. Плата позволяет инженерам использовать компактное решение для питания своих устройств и оценить производительность микромодуля в различных приложениях.

Преимущества:

• Компактность: Интегрированный дизайн микромодуля с минимальным числом внешних компонентов.
• Высокая эффективность: Способна работать при высоком КПД даже на высоких частотах переключения.
• Широкий диапазон входного напряжения: Плата поддерживает входное напряжение от 5.5V до 36V, что делает её универсальной для различных приложений.
• Простота использования: Полностью собранная и протестированная плата, готовая к немедленному использованию и оценке.

Недостатки:

• Ограниченный выходной ток: Максимальный выходной ток составляет 2A, что может быть недостаточно для некоторых высокотоковых приложений.
• Ограниченная конфигурируемость: Будучи демонстрационной платой, она не предназначена для значительных модификаций или кастомизации.

Типовое использование:

• Питание микроконтроллеров и цифровых схем
• Индустриальная автоматика и управление процессами
• Телекоммуникационное оборудование
• Приложения с аккумуляторным питанием

Рекомендации по применению:

• Используйте радиатор или обеспечьте адекватное охлаждение для избежать перегрева при работе на максимальном токе.
• Убедитесь, что входное напряжение всегда находится в пределах допустимого диапазона (5.5V - 36V).
• Соблюдайте рекомендации по разводке и компоновке, указанные в документации, чтобы минимизировать шум и улучшить общую производительность.

Основные технические характеристики:

• Топология регулятора: Понижающий (Buck)
• Напряжение на выходе: 3.3V
• Ток на выходе: 2A
• Напряжение на входе: 5.5V - 36V
• Частота переключения: 600kHz
• Тип платы: Полностью собранная и готовая к использованию
• Комплект поставки: Включает в себя сами плату и документацию для быстрого старта

Возможные аналоги:

• DC1484A от Analog Devices: Плата для оценки микромодуля LTM8026, который также является понижающим преобразователем с другими характеристиками.
• DC1564A от Analog Devices: Плата для оценки микромодуля LTM4627, который поддерживает большую мощность и токи.

Использование демонстрационных плат, таких как DC1386B, позволяет инженерам быстро и эффективно оценить производительность и параметры микромодуля LTM8032, что существенно ускоряет процесс разработки и тестирования конечных электронных продуктов.
