DC1385A от Analog Devices

Общее описание

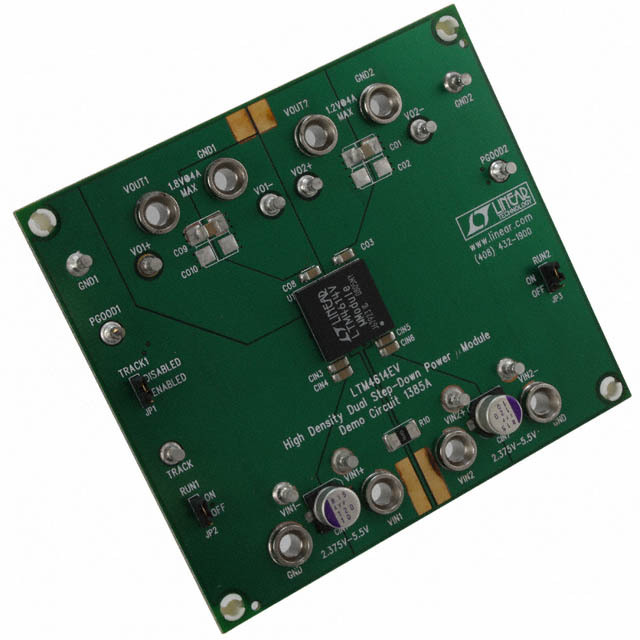

DC1385A — это отладочная плата для DC/DC-преобразователя LTM4614 от Analog Devices. Преобразователь среди модулей µModule® предназначен для понижения напряжения и поддерживает два выходных канала с возможностью нерегулируемого выхода. Плата позволяет инженерам и разработчикам быстро и удобно приступить к оценке характеристик LTM4614 и интеграции его в свои проекты.

Преимущества

• Простота использования: Полностью населенная плата, готовая к использованию без необходимости в дополнительной сборке.
• Высокая эффективность: Благодаря использованию LTM4614, обеспечивается высокая эффективность преобразования энергии.
• Гибкость управления: Возможность настроить два независимых выходных напряжения и тока.

Недостатки

• Ограниченные входные напряжения: Ограничение диапазона входного напряжения до 5.5 В может ограничивать применение в системах с более высоким напряжением питания.
• Фиксированные выходные: Плата рассчитана на фиксированные выходные напряжения, что может потребовать дальнейшей адаптации для других рабочих условий.

Типовое использование

• Оценка и тестирование DC/DC-преобразователей.
• Системы, требующие пониженного напряжения для различных модулей.
• Быстрое прототипирование и разработка энергии для микроэлектронных устройств.

Рекомендации по применению

• При подключении нагрузки убедитесь, что суммарный ток нагрузки не превышает допустимый максимум.
• Соответствие выходного напряжения подключаемым модулям.
• Использовать в системах с входным напряжением в пределах допустимого диапазона.

Основные технические характеристики

• Основное назначение: Снижение напряжения (Step-Down)
• Тип выходов и количество: 2, нерегулируемые выходы
• Выходное напряжение: 1.2 В и 1.8 В
• Выходной ток: 4 А для каждого канала
• Входное напряжение: 2.375 В - 5.5 В
• Топология регулятора: Понижающий (Buck)
• Частота коммутации: 1.25 МГц
• Тип платы: Полностью собранная и готовая к использованию плата
• Комплектация: Плата
• Используемый микросхемный элемент: LTM4614

Возможные аналоги

• DC1386A: Аналогичная плата для оценки LTM4624.
• DC1387A: Плата для оценки LTM4622, DC/DC-преобразователь с двумя выходами.

DC1385A от Analog Devices — это идеальный инструмент для инженеров, которым требуется надежная и высокоэффективная плата для оценки DC/DC-преобразователей серии µModule®.
