DC1379B

DC1379B от Analog Devices

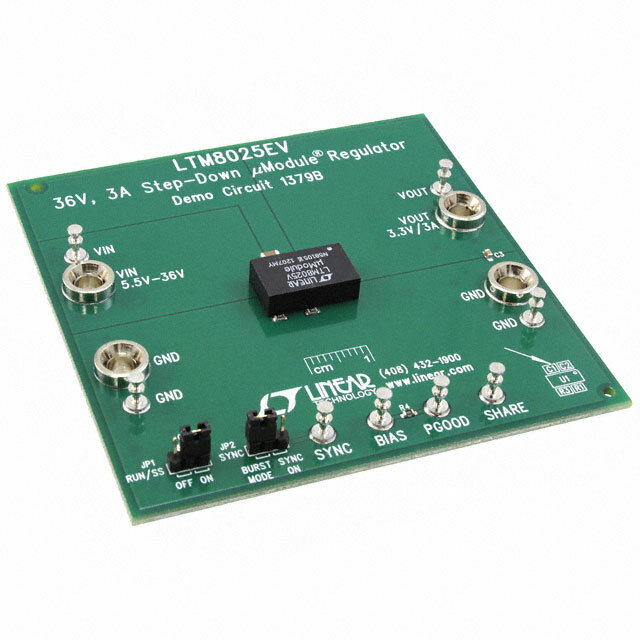

Общее описание: DC1379B — это оценочная плата, разработанная компанией Analog Devices для микромодуля (µModule®) LTM8025. Это устройство предназначено для демонстрации функциональности и характеристик LTM8025, являющегося совершенным DC-DC понижающим (buck) преобразователем с одним выходом.

Преимущества:

• Удобство использования: Минимальные внешние компоненты для работы.
• Широкий диапазон входного напряжения: От 5.5 до 36 В, что делает его подходящим для различных применений.
• Высокая эффективность: Возможность регулировки частоты переключения от 250 кГц до 2 МГц для оптимизации эффективности.
• *Компактность: *Малый форм-фактор µModule® облегчает интеграцию в проекты с ограниченным пространством.

Недостатки:

• Необходимость настройки: Для получения оптимальных характеристик может потребоваться настройка параметров.
• Ограниченный выходной ток: Максимальный выходной ток составляет 3 А, что может быть недостаточно для мощных приложений.

Типовое использование:

• Промышленные системы автоматизации.
• Системы распределения питания.
• Бортовые автомобильные системы.
• Медицинское оборудование.

Рекомендации по применению:

• Изучите руководство пользователя и приложение к изделию для правильной настройки и оптимизации характеристик.
• Применяйте соответствующие конденсаторы и индуктивности для достижения наилучших параметров.
• Проверьте температуру и охлаждение, чтобы избежать перегрева во время работы.

Основные технические характеристики:

• Входное напряжение: 5.5 В ~ 36 В.
• Выходное напряжение: 3.3 В.
• Выходной ток: до 3 А.
• Топология регулятора: понижающий (Buck).
• Частота переключения: 250 кГц ~ 2 МГц.
• Тип платы: полностью завершенная (populated).

Возможные аналоги:

• LTM8031 — аналогичный микромодуль с пониженным диапазоном входного напряжения.
• DC2025A — оценочная плата для другого µModule® преобразователя от Analog Devices.

Используя оценочную плату DC1379B, вы сможете глубже понять и протестировать возможности LTM8025 в вашем проекте.
