DC1370A-H

Сопроводительное описание для DC1370A-H от Analog Devices

Общее описание

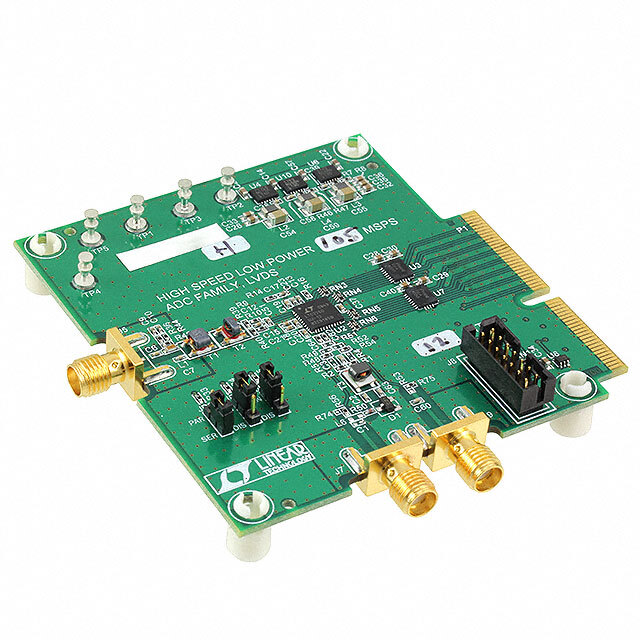

Отладочная плата DC1370A-H предназначена для оценки производительности высокоскоростного 12-битного аналого-цифрового преобразователя (АЦП) LTC2260-12 от Analog Devices. Этот инструмент позволяет разработчикам легко интегрировать АЦП в свои системы и проводить всесторонние тесты, чтобы оптимизировать их работа.

Преимущества

• Высокая скорость: Возможность получения данных со скоростью до 105 млн. выборок в секунду (MSPS).
• Высокая точность: 12-битный формат данных обеспечивает высокую точность измерений.
• Легкость использования: Плата разработана для быстрой и простой интеграции в различного рода системы благодаря стандартным интерфейсам и удобному питанию.
• Удобное питание и подключение: Энергопотребление на уровне 177 мВт при 105 MSPS обеспечивает экономию энергии.

Недостатки

• Ограниченный динамический диапазон: Входное напряжение ограничено диапазоном 1~2 В пик-пик.
• Специфичность применения: Подходящие случаи использования устройства могут быть ограничены задачами высокой точности и высокой частоты.

Типовое использование

• Коммуникационные системы: Подходит для цифрового радио, радарных систем и других телекоммуникационных приложений.
• Измерительные приборы: Применим в устройствах, требующих высокой точности и скорости обрабатываемых данных.
• Изучение сигналов: Прекрасный выбор для использования в тестовых и измерительных системах.

Рекомендации по применению

• Интеграция: Следует ознакомиться с документацией, предоставленной производителем, для обеспечения корректного подключения и настройки платы.
• Охлаждение: При использовании на высоких скоростях возможно возникновение тепловыделения, что может потребовать дополнительного охлаждения.
• Источник питания: Рекомендуется использовать стабильный источник питания для исключения шумов и выбросов.

Основные технические характеристики

• Конвертер: 1
• Разрядность: 12 бит
• Частота дискретизации: До 105 миллионов выборок в секунду (MSPS)
• Интерфейсы данных: Параллельный, последовательный, SPI
• Входное напряжение: 1 ~ 2 В пик-пик
• Потребляемая мощность: 177 мВт при 105 MSPS
• Используемый ИС: LTC2260-12
• Комплект поставки: Плата(ы)

Возможные аналоги

• LTC2260-14: Аналогичный АЦП со скоростью 105 MSPS, но с разрядностью 14 бит.
• AD9231: 12-битный АЦП от Analog Devices с аналогичными характеристиками.
• ADS5400: Высокоскоростной 12-битный АЦП от Texas Instruments.

Надеемся, что эта информация поможет вам сделать правильный выбор и успешно интегрировать DC1370A-H в ваши проекты!
