DC1370A-C

DC1370A-C Evaluation Board от Analog Devices

Общее описание

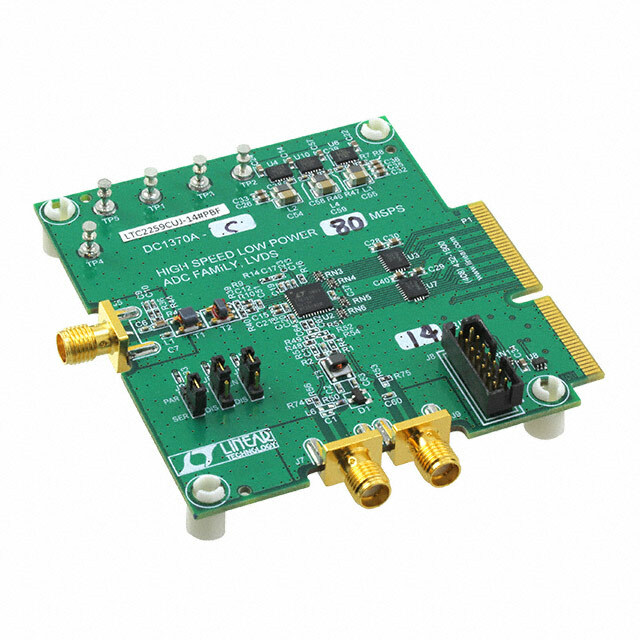

DC1370A-C — это отладочная плата для высокоскоростного аналого-цифрового преобразователя (ADC) LTC2259-14 от компании Analog Devices. Этот 14-битный ADC способен выполнять выборку со скоростью до 80 млн выборок в секунду (MSPS), что делает его идеальным решением для приложений, требующих высокой точности и быстродействия.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает высокую точность преобразования аналогового сигнала в цифровой.
• Высокая скорость выборки: До 80 MSPS, что позволяет использовать плату в приложениях, требующих быстрых ответов.
• Гибкость интерфейсов: Поддержка параллельного, последовательного и SPI интерфейсов для интеграции в различные системы.

Недостатки

• Энергопотребление: При максимальной скорости потребление может достигать 170 мВт, что требует достаточного охлаждения и питания.
• Требования к качеству сигнала: Высокие требования к входным сигналам могут усложнить разработку схемы перед входом в ADC.

Типовое использование

• Системы обработки сигналов: В области радиосвязи и телекоммуникаций для обработки сигнала высокого микширования.
• Медицинские приборы: В устройствах, таких как МРТ и УЗИ аппараты, для точного сбора данных.
• Тестовые и измерительные системы: При разработке и тестировании электронного оборудования.

Рекомендации по применению

• Планирование охлаждения: Учитывайте тепловыделение при максимальной скорости выборки и обеспечьте достаточное охлаждение.
• Качество источника сигнала: Используйте высококачественные источники сигнала для достижения точных результатов.
• Фильтрация шума: Внедряйте фильтрационные схемы для минимизации шумов и помех.

Основные технические характеристики

• Разрешение: 14 бит
• Скорость выборки: До 80 MSPS
• Диапазон входного сигнала: 1 ~ 2 В (пик-пик)
• Интерфейсы данных: Параллельный, последовательный, SPI
• Энергопотребление: 170 мВт при 80 MSPS
• Используемый компонент: LTC2259-14
• Комплектация: Отладочная плата

Возможные аналоги

• AD9648: Вариант со схожими характеристиками, но с меньшим энергопотреблением.
• ADS4249: Отладочная плата от TI с аналогичным разрешением и скоростью выборки.

DC1370A-C — это мощный инструмент для любой лаборатории или инженерного отдела, занимающегося разработкой высокоскоростных цифровых систем. Эта плата обеспечивает разработчика необходимыми средствами для быстрого и точного оценивания характеристик высокоскоростного аналого-цифрового преобразователя.
