DC1370A-A

Описание

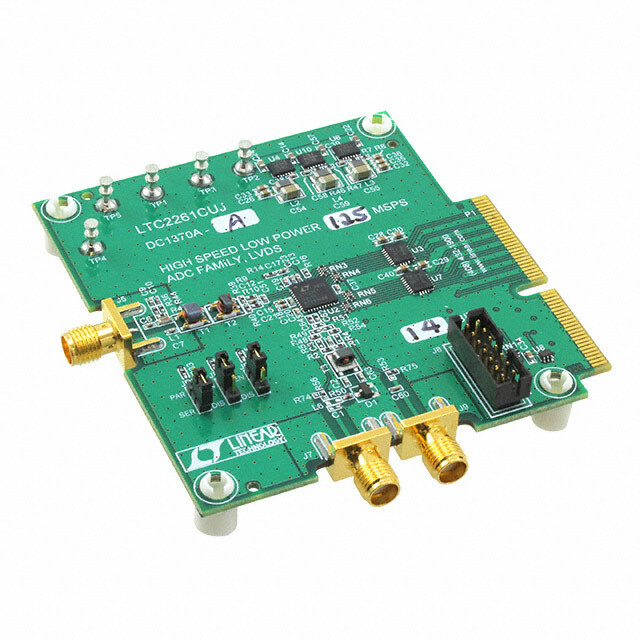

DC1370A-A - оценочная плата (Evaluation Board) для 14-разрядного аналого-цифрового преобразователя (АЦП) LTC2261-14 производства компании Analog Devices. Эта плата предназначена для тестирования и оценки характеристик АЦП LTC2261-14 в различных приложениях.

Преимущества

• Высокая точность: 14-разрядное преобразование с максимальной скоростью выборки до 125 MSPS.
• Простота использования: Интуитивно понятный интерфейс и наличие всех необходимых разъемов для подключения.
• Удобство интеграции: Совместимость с другими системами и возможность подключения через интерфейсы SPI и параллельный интерфейс.

Недостатки

• Ограничение по входному диапазону: Необходимость обеспечения входного сигнала в пределах 1~2Vpp.
• Энергопотребление: Относительно высокое потребление мощности 209 мВт при полной скорости выборки 125 MSPS.

Типовое использование

• Цифровая обработка сигналов
• Измерительные и тестовые системы
• Аппликации, требующие высокоскоростного и высокоточного аналого-цифрового преобразования

Рекомендации по применению

• Разработчикам систем: Использовать DC1370A-A для быстрого и простого тестирования АЦП LTC2261-14 и оценки его возможностей перед интеграцией в конечные продукты.
• Исследователям: Подходит для проведения экспериментов и анализа высокоскоростных аналоговых сигналов.

Основные технические характеристики

• Разрядность: 14 бит
• Максимальная скорость выборки: 125 MSPS
• Интерфейсы данных: Параллельный, последовательный, SPI
• Диапазон входного сигнала: 1 ~ 2Vpp
• Энергопотребление: 209 мВт при 125 MSPS
• Используемая ИС/часть: LTC2261-14
• Поставляемое содержание: Плата Evaluation Board

Возможные аналоги

• DC1370A-B: Оценочная плата для LTC2261-12 (12-разрядный АЦП).
• DC890B: Совместимая плата захвата данных, которая может быть использована для получения лучших результатов при работе с DC1370A-A.

DC1370A-A - это надежная и удобная плата для тестирования и разработки с использованием АЦП LTC2261-14, предлагающая высокую точность и скорость для различных приложений.
