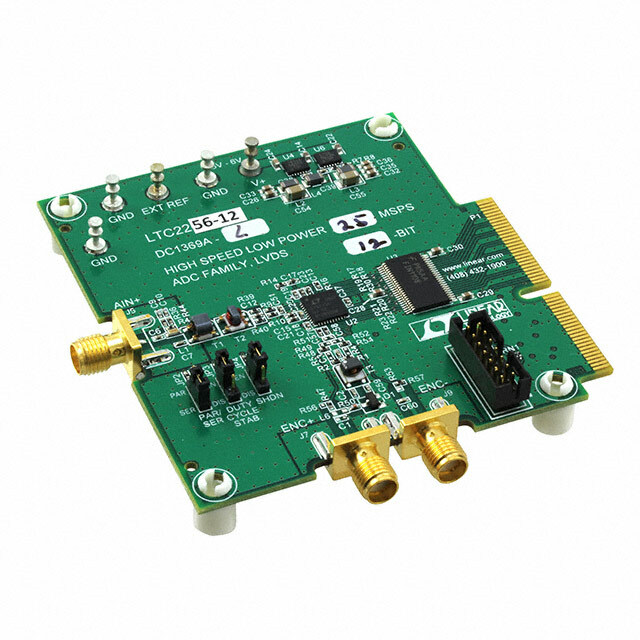

DC1369A-L - Плата оценки для LTC2256-12 от Analog Devices

Общее описание

Плата DC1369A-L - это оценочная плата от Analog Devices, предназначенная для демонстрации возможностей и характеристик 12-битного аналогово-цифрового преобразователя (АЦП) LTC2256-12 с частотой дискретизации до 25 миллионов выборок в секунду. Эта плата позволяет измерить и проанализировать производительность АЦП в различных условиях и конфигурациях.

Преимущества

• Высокая точность: 12-битное разрешение позволяет достичь высокой точности преобразования сигнала.
• Высокая скорость: Частота дискретизации до 25 MSPS обеспечивает быстрое преобразование данных.
• Простота использования: Плата проста в установке и настройке, подходит для быстрого тестирования и анализа.

Недостатки

• Ограниченный рабочий диапазон: Напряжение входного сигнала ограничено диапазоном 1 ~ 2Vpp.
• Потребление энергии: Хотя потребление энергии относительно невелико (106.9 мВт @ 25MSPS), для некоторых батарейных приложений это может быть значимым.

Типовое использование

• Программно-конфигурируемые системы обработки сигналов
• Высокоскоростные цифровые осциллографы
• Радиолокационные системы и системы связи
• Медицинское оборудование для точного измерения сигналов

Рекомендации по применению

• Надежность и точность оценки параметров обеспечиваются при правильно организованном тестировании в контролируемых условиях.
• Необходимо учитывать требования к питанию и охлаждению, особенно при длительной работе на высоких частотах дискретизации.
• Подходит для использования в условиях лабораторных измерений и тестирования, а также для интеграции в опытные образцы систем.

Основные технические характеристики

• Разрешение: 12 бит
• Частота дискретизации: до 25 MSPS
• Интерфейс данных: Параллельный
• Диапазон входного сигнала: 1 ~ 2 Vpp
• Потребляемая мощность: 106.9 мВт (при 25 MSPS)
• Используемый ИС/часть: LTC2256-12

Возможные аналоги

• ADC12DL040 от Texas Instruments
• AD9236 от Analog Devices
• ADS5400 от Texas Instruments

DC1369A-L - идеально подходит для инженеров и разработчиков, работающих с высокоскоростными системами обработки данных и нуждающихся в точной и надежной оценке характеристик АЦП.
