DC1369A-C

Описание

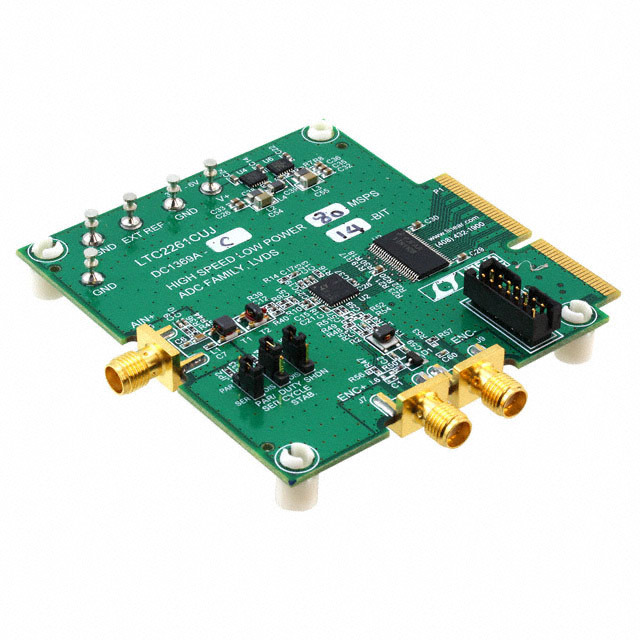

DC1369A-C от Analog Devices — это демонстрационная плата, предназначенная для оценки аналогово-цифрового преобразователя (ADC) LTC2259-14, который способен работать на скорости 80 MSPS при 14-битной разрядности. Эта плата позволяет разработчикам и инженерам быстро оценить характеристики LTC2259-14 и интегрировать его в свои проекты.

Преимущества

• Высокая скорость: Обеспечивает скорость оцифровки до 80 миллионов выборок в секунду, что важно для приложения с высокими требованиями.
• Высокая точность: 14-битная разрядность гарантирует высокую точность и качество оцифровки аналогового сигнала.
• Компактность: Демонстрационная плата имеет компактные размеры, что удобно для использования в различных условиях.

Недостатки

• Стоимость: Высокое качество и производительность могут быть связаны с более высокой стоимостью по сравнению с менее точными и медленными ADC.
• Требуемый опыт: Для полной оценки и интеграции платы может потребоваться определенный уровень знаний и опыта в работе с ADC.

Типовое использование

• Медицинские устройства: Подходит для приложений, где требуется высокоточная и быстрая оцифровка, например, в медицинской визуализации.
• Коммуникации: Полезна в системах связи, требующих быстрого и точного преобразования сигналов.
• Тестовые и измерительные приборы: Идеально подходит для использования в тестировании и измерительном оборудовании.

Рекомендации по применению

• Используйте эту плату для быстрой оценки характеристик ADC LTC2259-14.
• Обеспечьте надлежащие условия для питания и подключения, чтобы получить точные и надежные результаты.
• Ознакомьтесь с документацией от Analog Devices для лучшего понимания всех возможностей и ограничений платы.

Основные технические характеристики

• Количество ADC: 1
• Разрядность: 14 бит
• Скорость выборок: 80 MSPS
• Интерфейс данных: Параллельный
• Диапазон входного напряжения: 1 ~ 2 В пиковая-пиковая
• Потребляемая мощность: 170 мВт при 80 MSPS

Возможные аналоги

• AD9643BCPZ-125 от Analog Devices: 14-битный, 125 MSPS ADC, который также может быть оценен с помощью соответствующей демонстрационной платы.
• ADS4149EVM от Texas Instruments: 14-битный, 250 MSPS ADC, предоставляющий аналогичные возможности, но с более высокой скоростью выборок.

Заключение

Демонстрационная плата DC1369A-C от Analog Devices является идеальным инструментом для оценки и интеграции высокоскоростного и высокоточного ADC LTC2259-14 в различные приложения. Она позволяет быстро и легко протестировать данный компонент и убедиться в его производительности до начала массового производства.
