DC1367A

Описание для DC1367A от Analog Devices

Общее описание

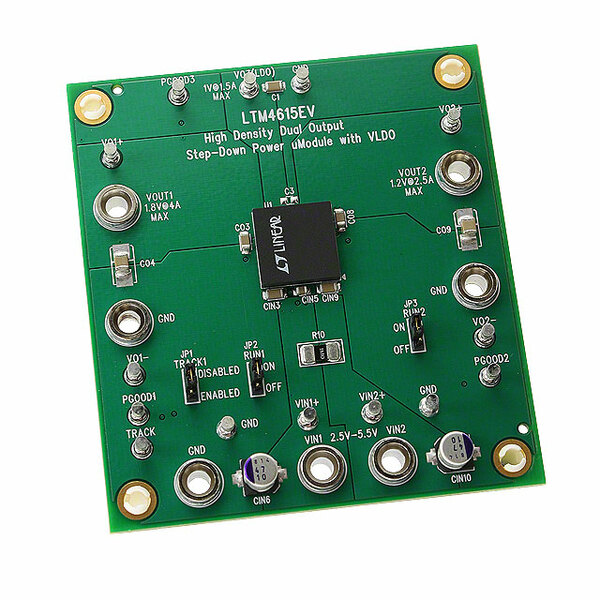

DC1367A – это отладочная плата от компании Analog Devices, предназначенная для оценки и разработки решений на базе модуля преобразователя LTM4615. Этот модуль представляет собой понижающий регулятор DC/DC с интегрированным стабилизатором напряжения (LDO), который имеет три выхода с различными уровнями напряжения: 1 В, 1.2 В и 1.8 В.

Преимущества

• Высокая интеграция: Включает в себя все необходимые компоненты для стабилизации и понижения напряжения, что позволяет сократить временные и трудозатраты на проектирование.
• Высокая эффективность: Обеспечивает высокоэффективное преобразование энергии благодаря современным схемам управления.
• Удобная отладка: Полностью укомплектованная плата позволяет быстро приступить к испытаниям и разработке конечных решений.

Недостатки

• Ограниченный диапазон входного напряжения: Входное напряжение ограничено диапазоном от 2.5 В до 5.5 В, что может быть недостаточно для некоторых приложений.
• Мощность выходных каналов: Ток выходных каналов ограничен до 4 А, 2.5 А и 1.5 А соответственно.

Типовое использование

• Промышленная автоматика: Используется в системах, требующих стабильного и надежного питания различных компонентов.
• Портативные устройства: Идеально подходит для использования в мобильной электронике и других портативных устройствах, требующих компактных и эффективных источников питания.
• Проекты на FPGA и DSP: Может использоваться для питания цифровых схем с разными уровнями напряжения.

Рекомендации по применению

• Советуем установить отладочную плату в хорошо вентилируемом корпусе, чтобы избежать перегрева.
• Перед началом тестирования убедитесь, что входное напряжение находится в пределах допустимого диапазона (2.5 В - 5.5 В).
• Для получения лучших результатов рекомендуется использовать высококачественные тестовые инструменты для измерения и монитора критических параметров работы платы.

Основные технические характеристики

• Входное напряжение: 2.5 В - 5.5 В
• Выходное напряжение: 1 В, 1.2 В, 1.8 В
• Ток выходного канала: 4 А (1 В), 2.5 А (1.2 В), 1.5 А (1.8 В)
• Частота переключения: 1.25 МГц
• Тип регулятора: Понижающий (Buck)
• Вид платы: Полностью укомплектованная (Fully Populated)

Возможные аналоги

• DC1450A от Analog Devices: Альтернативная отладочная плата для стабилизатора напряжения, предназначенная для других диапазонов выходного напряжения и токов.
• DC1517A от Analog Devices: Более производительная отладочная плата с улучшенной эффективностью и расширенным диапазоном входного напряжения.

Использование DC1367A обеспечит превосходные результаты в разработке источников питания для различных приложений благодаря своей высокой интеграции и эффективности.
