DC1359A

DC1359A От Analog Devices

Общее описание

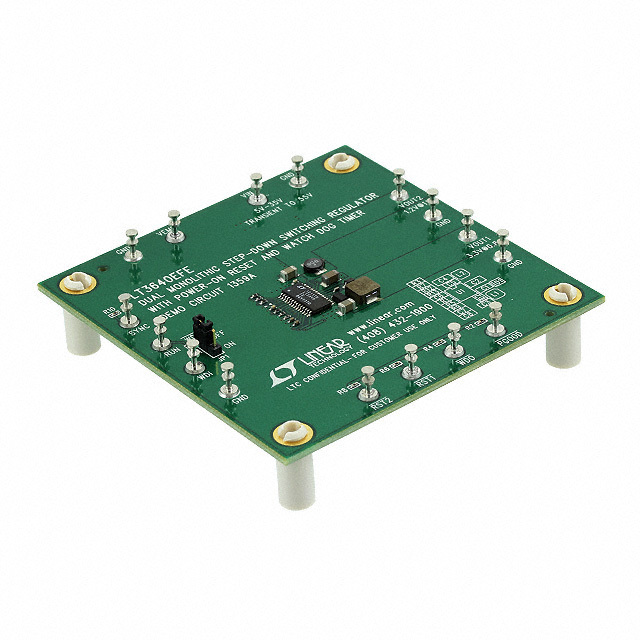

DC1359A — это демонстрационная плата от Analog Devices, предназначенная для оценки возможностей LT3640, который представляет собой двухвыходной понижающий преобразователь (Buck). Плата позволяет использовать широкие входные напряжения в диапазоне от 5В до 35В и выходы на 1.2В и 3.3В с токами 1А и 800мА соответственно.

Преимущества

• Широкий диапазон входных напряжений: 5В до 35В, что делает плату универсальной для многих приложений.
• Два выхода: Возможность питать два устройства с различными напряжениями (1.2В и 3.3В) одновременно.
• Высокая частота переключения: Частота переключения до 2МГц обеспечивает компактные размеры компонентов и быстрый отклик.
• Эффективность: Высокая эффективность преобразования энергии, что снижает тепловыделение.

Недостатки

• Плата может быть достаточно специализированной для определенных задач и может требовать дополнительных компонентов для интеграции в конечное устройство.
• Высокая частота переключения требует тщательного проектирования схемы для минимизации ЭМП (электромагнитных помех).

Типовое использование

• Питание микроконтроллеров и цифровых схем: Идеально подходит для питания логических схем, которые требуют 1.2В и 3.3В.
• Энергетические системы и промышленные применения: Может использоваться в системах с широким диапазоном входных напряжений, таких как автомобильная электроника и промышленное оборудование.

Рекомендации по применению

• Проектирование печатных плат: Особое внимание уделите разводке земли и питания, чтобы минимизировать шум и ЭМП.
• Теплоотвод: Убедитесь в достаточном охлаждении компонентов, особенно если плата эксплуатируется в условиях повышенных температур.
• Проверка и тестирование: Проведите тщательное тестирование системы при различных входных напряжениях и нагрузках для обеспечения стабильной работы.

Основные технические характеристики

• Входное напряжение: 5В ~ 35В
• Выходное напряжение: 1.2В, 3.3В
• Выходной ток: 1А, 800мА
• Частота переключения: до 2МГц
• Тип платы: Полностью собранная и протестированная

Аналоги

• DC1592A: Демонстрационная плата для LT3641 с аналогичными функциями, но с различными характеристиками выходного напряжения и тока.
• DC2025A: Плата для LT8650S, предлагающая два выхода с низким напряжением и высокой эффективностью преобразования.

Использование данной демонстрационной платы поможет инженерам быстро оценить возможности и производительность LT3640 в реальных условиях, сократив время на разработку и тестирование конечной системы.
