DC1350A-A

DC1350A-A - Описание от Analog Devices

Общее описание

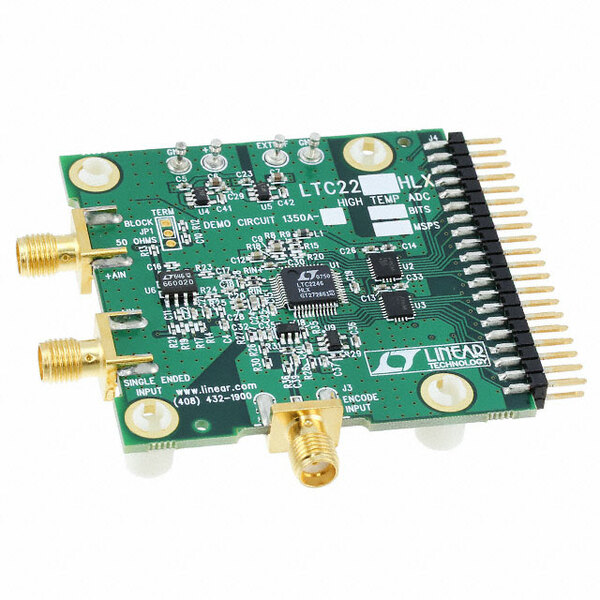

DC1350A-A — это демонстрационная плата для оценивания возможностей 14-разрядного аналого-цифрового преобразователя (ADC) LTC2246H от Analog Devices. Плата предназначена для оценки производительности и характеристик ADC, а также для упрощения его интеграции в различные проекты и системы.

Преимущества

• Высокое разрешение: 14-разрядный преобразователь позволяет получить высокую точность оцифровки аналоговых сигналов.
• Высокая скорость: Способность выполнения оцифровки со скоростью до 25 миллионов выборок в секунду (MSPS) делает DC1350A-A подходящей для быстродействующих приложений.
• Легкость в использовании: Плата разработана для простой и быстрой оценки, что сокращает время разработки и тестирования.

Недостатки

• Требует дополнительных инструментов: Для полной оценки производительности может потребоваться осциллограф и аналого-цифровой интерфейс.
• Ограниченное напряжение входного сигнала: Входной диапазон ограничен 2Vpp, что может не подходить для всех типов сигналов.

Типовое использование

• Цифровые осциллографы и спектроанализаторы: Благодаря высокой скорости и разрешению.
• Системы передачи данных: Подходит для применения в системах, требующих высокой пропускной способности.
• Измерительные приборы: Используется в устройствах, где необходима высокая точность измерений.

Рекомендации по применению

• Тестирование и оценка: Используйте плату для тестирования характеристик и параметров ADC в процессе разработки.
• Прототипирование: Она идеально подходит для создания прототипов систем, использующих быстрый и точный аналого-цифровой преобразователь.
• Образовательные цели: Может быть использована в учебных лабораториях для демонстрации принципов работы высокоскоростных ADC.

Основные технические характеристики

• Разрядность АЦП: 14-бит
• Частота выборки: до 25 MSPS
• Совместимый компонент: LTC2246H
• Интерфейс данных: Параллельный
• Диапазон входного сигнала: 2 Vpp
• Потребляемая мощность: 75 мВт при частоте 25 MSPS

Возможные аналоги

• DC1350A-B: Демонстрационная плата для аналогичного ADC с несколько другими техническими характеристиками.
• DC2394A: Плата для оценки аналогичных преобразователей от других производителей, таких как Texas Instruments.

DC1350A-A представляет собой полезный инструмент для оценки возможностей высокоскоростных 14-разрядных АЦП и является отличным выбором для инженеров и разработчиков, работающих в области высокоскоростной оцифровки сигналов.
