DC1342B

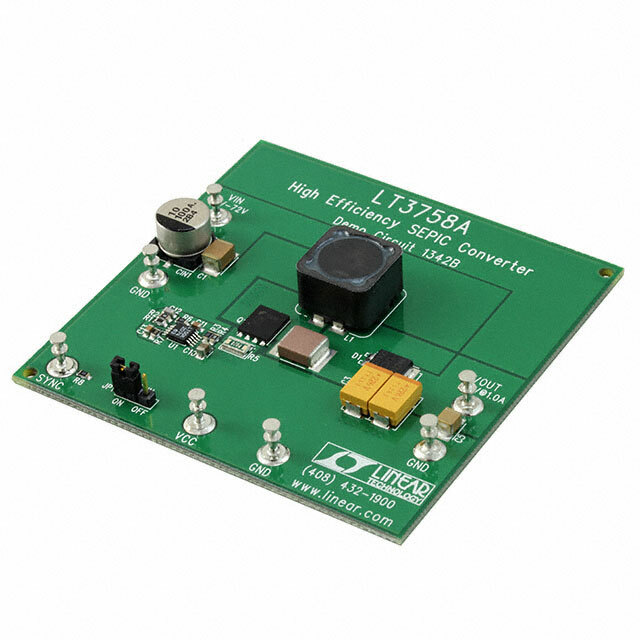

DC1342B - Отладочная плата для LT3758AEMSE от Analog Devices

Общее описание

DC1342B - это полностью укомплектованная отладочная плата, разработанная для демонстрации возможностей и производительности LT3758AEMSE, высокоэффективного контроллера DC/DC-преобразователя от Analog Devices. Плата предназначена для преобразования входного напряжения от 18 В до 72 В в стабильное выходное напряжение 24 В с током до 1 А. Этот контроллер поддерживает как повышающие (boost), так и понижающие (buck) преобразования.

Преимущества

• Высокая эффективность: Позволяет минимизировать тепловые потери и улучшает общую производительность.
• Широкий диапазон входных напряжений: От 18 В до 72 В, что делает плату универсальной для различных приложений.
• Простота использования: Полностью укомплектованная плата сокращает время на начальную настройку и упрощает отладку.
• Высокое выходное напряжение: Стабильное выходное напряжение 24 В при токе 1 А.

Недостатки

• Ограничение по выходному току: Максимальный выходной ток составляет 1 А, что может быть недостаточно для некоторых приложений.
• Стоимость: Отладочные платы могут быть довольно дорогими, что следует учитывать при массовом производстве конечного изделия.

Типовое использование

• Промышленные контрольные Системы
• Электропитание для телекоммуникационного оборудования
• Преобразование энергии в медицинских устройствах
• Системы умного дома и автоматики

Рекомендации по применению

• Охлаждение: Убедитесь, что плата имеет подходящее охлаждение, особенно при работе на высоких токах и напряжениях для предотвращения перегрева.
• Защита: Используйте предохранители и другие защитные компоненты для обеспечения долговечной и безопасной работы устройства.
• Тестирование: Перед использованием в конечных продуктах проведите тщательное тестирование в условиях, максимально приближенных к реальным.

Основные технические характеристики

• Входное напряжение: 18 В – 72 В
• Выходное напряжение: 24 В
• Выходной ток: До 1 А
• Частота переключения: 300 кГц
• Тип платы: Полностью укомплектованная (Fully Populated)
• Используемый ИС: LT3758AEMSE

Возможные аналоги

• DC1613A: Отладочная плата для LT3468 от Analog Devices
• DC1902A: Отладочная плата для LT8390 от Analog Devices
• EVAL-ADP2300: Отладочная плата для ADP2300 от Analog Devices

DC1342B позволяет разработчикам быстро и эффективно оценить возможности и производительность контроллера LT3758AEMSE, делая его идеальным выбором для широкого спектра приложений, требующих надежного преобразования напряжения.
