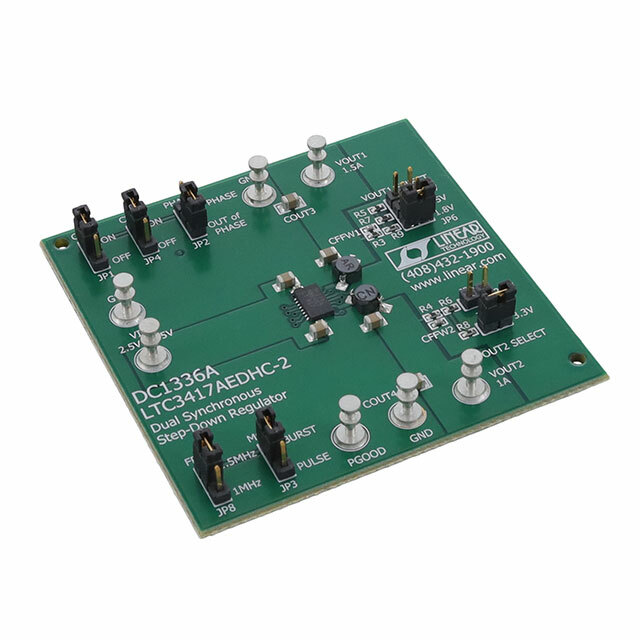

Демонстрационная плата DC1336A от Analog Devices

Общее описание

Демонстрационная плата DC1336A разработана для оценки работы и характеристик двойного понижающего DC/DC-преобразователя LTC3417AEDHC-2 от Analog Devices. Этот модуль оптимизирует работу двух независимых понижающих преобразователей, обладающих отличной стабильностью и высокой эффективностью при низком напряжении входного питания.

Преимущества

• Высокая эффективность: Благодаря технологии синхронного выпрямления, LTC3417AEDHC-2 обеспечивает эффективность до 95%.
• Широкий диапазон входного напряжения: Поддерживает входное напряжение от 2.25 до 5.5 В.
• Компактность: Модуль с двумя понижающими преобразователями в одном корпусе, что позволяет экономить пространство на печатной плате.
• Простота использования: Плата полностью собрана и готова к использованию, не требует пайки и настройки.

Недостатки

• Ограниченная выходная мощность: Максимальный выходной ток ограничен 1.5А для одного канала и 1А для другого.

Типовое использование

Основные области применения демонстрационной платы DC1336A включают:

• Питание микроконтроллеров и процессоров
• Портативные устройства
• Настройка прототипов для различных электронных схем

Рекомендации по применению

• Используйте плату для оценки производительности LTC3417AEDHC-2 перед его внедрением в массовое производство.
• Подключайте входное напряжение в указанных пределах (2.25 - 5.5 В) для оптимальной работы.
• Соблюдайте полярность подключения питания и нагрузки.

Основные технические характеристики

• Входное напряжение: 2.25 В - 5.5 В
• Выходное напряжение: Регулируется от 1.2 В до 3.3 В
• Выходной ток: До 1А и 1.5А
• Частота переключения: 1.5 МГц
• Тип регулятора: Понижающий (Buck)
• Тип платы: Полностью собранная

Возможные аналоги

• LTC3417A-1: Альтернативная модель с немного отличающимися характеристиками.
• LTC3441: Ещё один понижающий преобразователь с аналогичными характеристиками.

Заключение

Демонстрационная плата DC1336A от Analog Devices является надежным инструментом для тестирования и оценки двойного понижающего преобразователя LTC3417AEDHC-2. Благодаря компактности и высокой эффективности, данная плата идеально подходит для разработчиков, работающих с низковольтными приложениями.
