DC1317A-A

DC1317A-A от Analog Devices

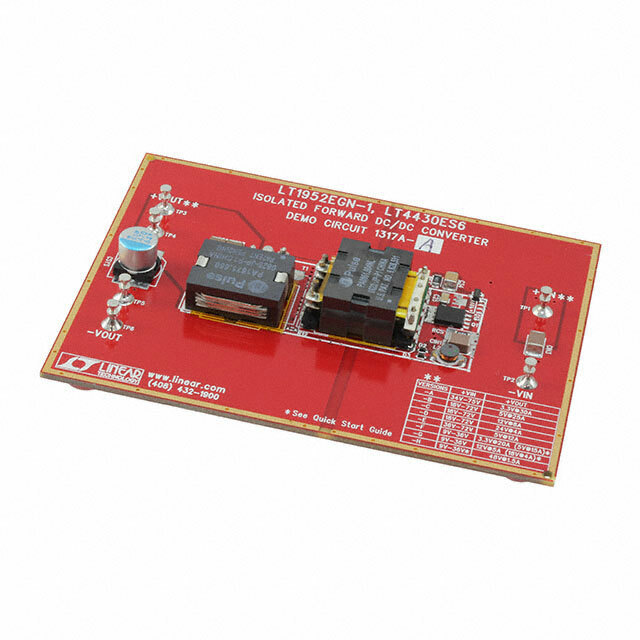

Общее описание: DC1317A-A – это отладочная плата для LT1952EGN, разработанная компанией Analog Devices. Она предназначена для оценки возможностей и параметров DC/DC преобразователя на основе микросхемы LT1952EGN, обеспечивающего один изолированный выход. Плата полностью укомплектована и готова к использованию для различных задач, связанных с преобразованием напряжения.

Преимущества:

• Высокая эффективность: Плата демонстрирует высокую эффективность преобразования напряжения благодаря использованию LT1952EGN.
• Простота использования: DC1317A-A полностью укомплектована и готова к использованию, что упрощает оценку и тестирование схемы.
• Изолированный выход: Надежная изоляция выходного напряжения повышает безопасность и возможности использования в различных приложениях.

Недостатки:

• Ограниченный диапазон входного напряжения: Плата поддерживает входное напряжение в диапазоне от 34В до 75В, что может быть недостаточным для некоторых приложений.
• Фиксированные параметры: Вид выходного напряжения и тока ограничены заводскими настройками (3.3В, 30А), что может потребовать доработки для нестандартных задач.

Типовое использование:

• Телекоммуникационные системы
• Промышленное оборудование
• Автоматизация и управление
• Системы резервного питания

Рекомендации по применению:

• Убедитесь, что входное напряжение находится в пределах от 34В до 75В.
• Тщательно соблюдайте рекомендации по подключению и настройке платы, приведенные в документации.
• Периодически проверяйте тепловой режим работы платы, особенно при максимальных нагрузках.

Основные технические характеристики:

• Входное напряжение: 34В ~ 75В
• Выходное напряжение: 3.3В
• Выходной ток: до 30А
• Топология: преобразователь с прямой связью (Forward Converter)
• Частота переключения: 300кГц
• Тип платы: полностью укомплектованная
• Используемая микросхема: LT1952EGN

Возможные аналоги:

• DC1317A-B: Отладочная плата с аналогичным функционалом, но с другим выходным напряжением или током.
• DC/DC-платы на основе микросхемы LT1951
• Другие отладочные платы от Analog Devices для DC/DC преобразователей

Эта подробная информация поможет вам максимально эффективно использовать отладочную плату DC1317A-A и оценить её возможности для ваших проектов.
