DC1307B

DC1307B от Analog Devices

Общее описание

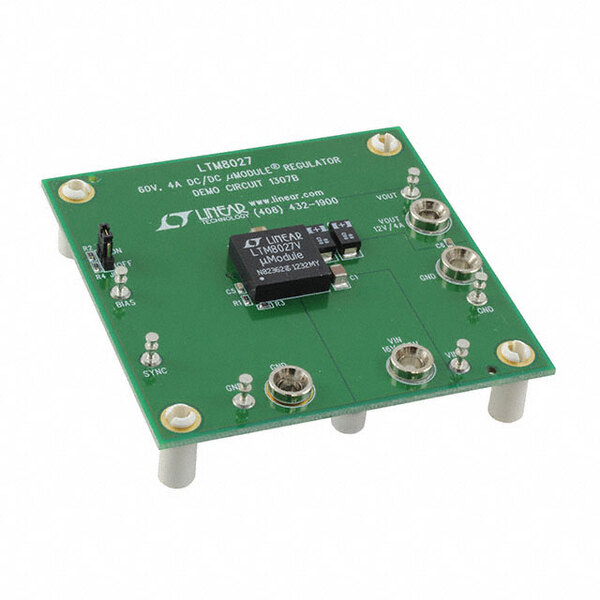

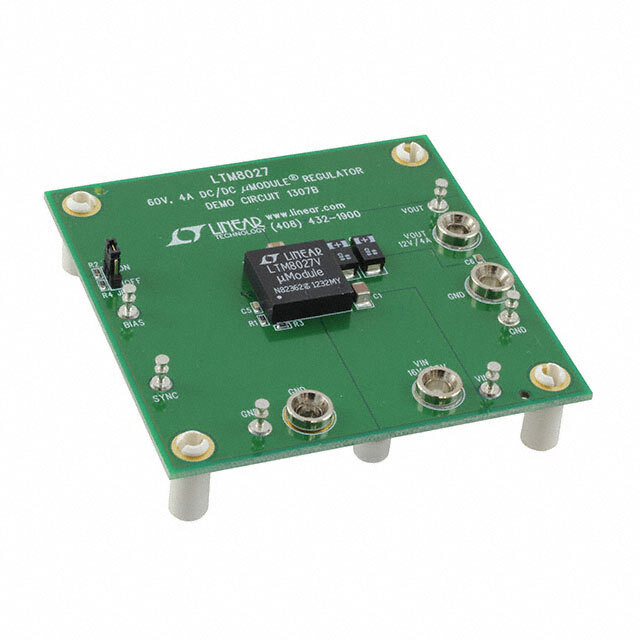

DC1307B – это отладочная плата, предоставляемая компанией Analog Devices для оценки возможностей µModule® DC/DC преобразователя LTM8027. Эта плата позволяет пользователям быстро и удобно протестировать функциональность и производительность преобразователя в понижающем (Step-Down) режиме напряжения.

Преимущества

• Удобство использования: Легко подключаемая отладочная плата для мгновенной оценки характеристик LTM8027.
• Широкий диапазон входного напряжения: Поддержка входного напряжения от 16 до 60 В.
• Высокая эффективность: Расположенный на плате LTM8027 демонстрирует высокую эффективность преобразования энергии.
• Гибкость настройки: Возможность разнообразных конфигураций выходного напряжения и тока.
• Компактный размер: µModule® конструкция позволяет минимизировать размер и упростить процесс интеграции.

Недостатки

• Ограниченная мощность: Максимальный выходной ток ограничен до 4 А.
• Требование к охлаждению: При максимальных нагрузках может потребоваться дополнительное охлаждение.

Типовое использование

• Прототипирование и разработка схем с использованием LTM8027.
• Понижающие DC/DC преобразователи в различных встроенных системах.
• Применения, требующие стабильного выхода напряжения при изменяющемся входном напряжении.

Рекомендации по применению

• Используйте эту плату для быстрых оценок и тестирования вашего проектного решения.
• Обязательно проверяйте подключение и соблюдайте параметры напряжения и токов согласно техническим характеристикам.
• При необходимости использования в конечных устройствах рассматривайте возможности улучшения теплоотвода.

Основные технические характеристики

• Основное назначение: DC/DC преобразование в понижающем режиме
• Количество выходов и тип: 1, Неизолированный
• Выходное напряжение: 12 В
• Выходной ток: До 4 А
• Входное напряжение: От 16 В до 60 В
• Топология регулятора: Buck (Понижающий)
• Частота переключения: 300 кГц
• Тип платы: Полностью укомплектованная
• Комплектация: Плата(ы)
• Используемый компонент: LTM8027

Возможные аналоги

• DC1310A: Отладочная плата для µModule® LTM4627 от Analog Devices, работающая в схожей конфигурации.
• DC930A: Плата для преобразователя LT8612 от Analog Devices, также предлагающая понижающее преобразование DC/DC.

Для получения более подробной информации обратитесь к [официальной документации на сайте Analog Devices](https://www.analog.com).
