DC1300A-A

DC1300A-A от Analog Devices

Общее описание

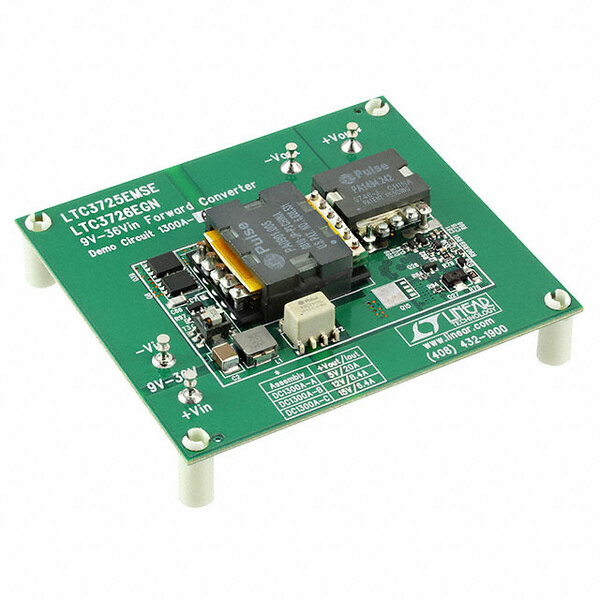

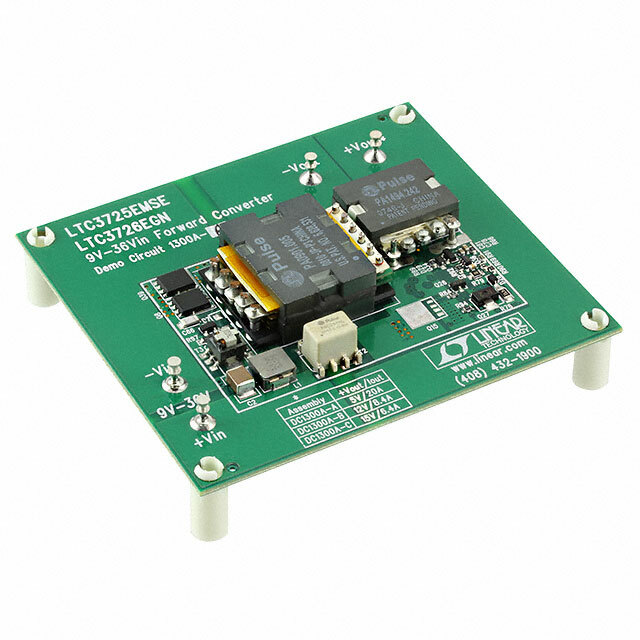

Плата оценки DC1300A-A создана для демонстрации работы управляющих микросхем LTC3725 и LTC3726 от Analog Devices. Эти микросхемы предназначены для преобразователей DC/DC и позволяют построить высокоэффективное, не изолированное понижающее преобразование. Основная цель данной платы — предоставить разработчикам и инженерам возможность быстро и легко интегрировать и тестировать решения на базе LTC3725 и LTC3726 в свои проекты.

Преимущества

• Простая интеграция и тестирование решений на базе LTC3725/LTC3726.
• Высокая эффективность преобразования.
• Широкий диапазон входных напряжений (от 9 до 36 В).
• Предусмотрены возможности для установки и настройки различных параметров схемы.

Недостатки

• Требуется определенный уровень экспертных знаний для полного использования всех возможностей.
• Ограничения по входному и выходному напряжению и току.

Типовое использование

• Промышленные и потребительские источники питания.
• Системы на базе FPGA и DSP, требующие стабильных и эффективных источников питания.
• Любые приложения, где требуется стабильное понижающее напряжение с высокой выходной мощностью.

Рекомендации по применению

• Подключите плату к подходящему источнику питания с напряжением в диапазоне от 9 до 36 В.
• Следуйте руководству пользователя для настройки параметров и проверки работы платы.
• Тестируйте выходное напряжение и ток, чтобы убедиться в правильности работы системы.

Основные технические характеристики

• Напряжение на выходе: 5 В.
• Максимальный ток на выходе: 20 А.
• Напряжение на входе: От 9 В до 36 В.
• Топология регулирования: Преобразователь форвардного типа.
• Частота переключения: 200 кГц.
• Тип платы: Полностью собранная и готовая к использованию.

Возможные аналоги

• DC1300A-B от Analog Devices: Похожая плата оценки, которая также работает с LTC3725 и LTC3726, но может иметь отличия в конфигурации или дополнительных функциях.
• DC1310A от Analog Devices: Плата оценки, предназначенная для других микросхем преобразователей, с аналогичными характеристиками и применением.

С помощью DC1300A-A вы сможете быстро и эффективно внедрить решения на базе LTC3725 и LTC3726 и оптимизировать свои системы питания.
