DC1299A-B

Описание товара: DC1299A-B от Analog Devices

Общее описание

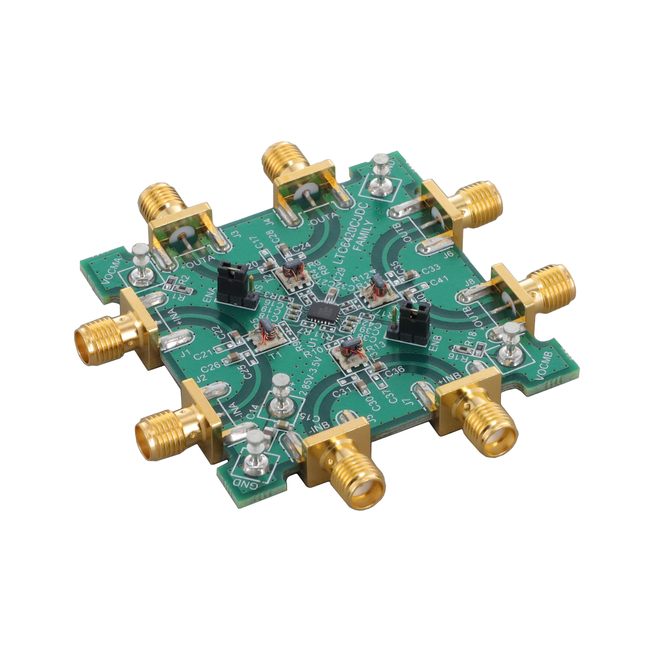

DC1299A-B — это плата оценки (evaluation board), разработанная компанией Analog Devices, предназначенная для тестирования и демонстрации возможностей двойного согласованного усилителя с широкой полосой пропускания LTC6421-20. Эта плата позволяет инженерам быстро и легко оценить производительность усилителя в различных приложениях и конфигурациях.

Преимущества

• Широкая полоса пропускания: LTC6421-20 способен работать на частотах до 1.3 ГГц, что делает его идеальным для высокоскоростных приложений.
• Низкий уровень искажений: Обеспечивает высокую линейность сигнала, что важно для обработки высококачественных сигналов.
• Компактность и удобство использования: Плата оценки легко настраивается и позволяет начать тестирование сразу после распаковки.

Недостатки

• Сложность для новичков: Возможно, потребует определенных знаний и опыта работы с аналоговыми схемами для полной оценки всех возможностей.

Типовое использование

• Радиочастотные (RF) приемники и передатчики
• Аналого-цифровые и цифро-аналоговые преобразователи
• Видеосистемы
• Системы связи и телекоммуникаций

Рекомендации по применению

• Используйте согласованные кабели и разъемы для минимизации потерь сигнала.
• Следите за тем, чтобы блок питания соответствовал указанным значениям напряжения и тока.
• При необходимости используйте экранирование для защиты от внешних электромагнитных помех.

Основные технические характеристики

• Количество каналов: 2 (двойной усилитель)
• Тип усилителя: Универсальный
• Выходной тип: Дифференциальный, rail-to-rail
• Полоса пропускания (-3 дБ): 1.3 ГГц
• Ток на выход/канал: 10 мА
• Потребляемый ток (основной ИС): 40 мА
• Напряжение питания: 2.85V - 3.5V
• Тип платы: Полностью установленная (Fully Populated)
• Входящие компоненты: Плата

Возможные аналоги

• DC1395A: Плата оценки для схожего усилителя с другой полосой пропускания.
• DC1687A-B: Альтернативная плата оценки для другого дифференциального усилителя от Analog Devices.

DC1299A-B — это надежное решение для оценки и тестирования мощного усилителя LTC6421-20, идеально подходящее для профессиональных разработчиков и инженеров.
