DC1299A-A

DC1299A-A от Analog Devices

Общее описание

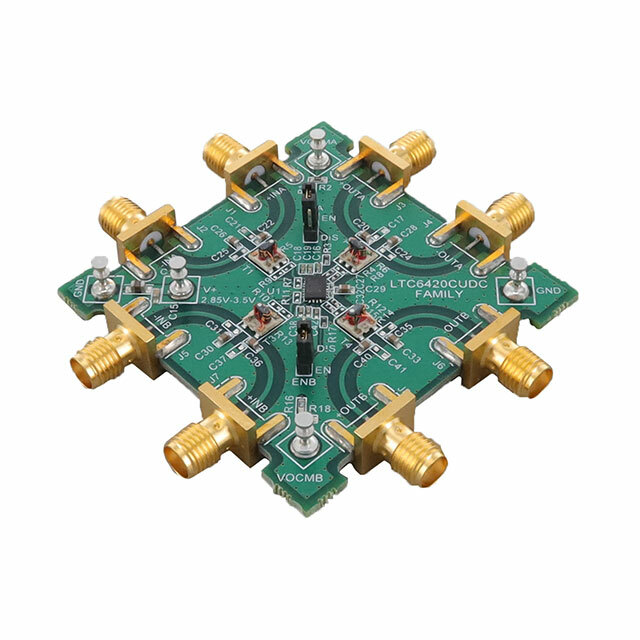

DC1299A-A - это демонстрационная плата от компании Analog Devices, предназначенная для оценки производительности двухканального усилителя общего назначения LTC6420-20. LTC6420-20 обладает высокой пропускной способностью до 1.8 ГГц и обеспечивает улучшенные динамические характеристики, такие как низкий уровень шума и высокую линейность.

Преимущества

• Высокая полоса пропускания: до 1.8 ГГц
• Два канала в одном чипе: облегчает разработку систем с многоканальными входами
• Дифференциальный выход с функцией Rail-to-Rail для улучшенного динамического диапазона
• Низкий уровень тепловыделения и высокий КПД
• Совместимость с широким диапазоном напряжений питания: от 2.85V до 3.5V

Недостатки

• Относительно высокая потребляемая мощность: 80 мА на канал
• Отсутствие встроенного фильтра для подавления ВЧ-помех, что может потребовать дополнительных компонентов

Типовое использование

• Устройства обработки сигналов
• ВЧ и СВЧ системы
• Радиочастотные передатчики и приемники
• Усилители низких уровней сигнала для коммуникационных систем
• Антенны и системы RADAR

Рекомендации по применению

• Используйте экранированный корпус для минимизации электромагнитных помех.
• Обеспечьте хорошее заземление для стабилизации сигнала и уменьшения шума.
• При необходимости, используйте внешние фильтры для подавления ВЧ помех.

Основные технические характеристики

• Тип усилителя: Общего назначения, дифференциальный
• Каналы на один чип: 2
• Полоса пропускания (-3 дБ): 1.8 ГГц
• Выходной ток на канал: 20 мА
• Потребляемый ток (на один чип): 80 мА
• Напряжение питания, одинарное/двойное (±): 2.85V ~ 3.5V

Возможные аналоги

• LTC6421-20: С аналогичными характеристиками, но с большей полосой пропускания
• AD8351: Усилитель с более широким диапазоном входных напряжений
• OPA695: Усилитель с меньшим потреблением энергии и аналогичным функционалом

DC1299A-A является отличной демонстрационной платформой для оценки LTC6420-20 и может значительно упростить процесс проектирования высокочастотных систем.
