DC1290A-B

Описание для DC1290A-B от Analog Devices

Общее описание

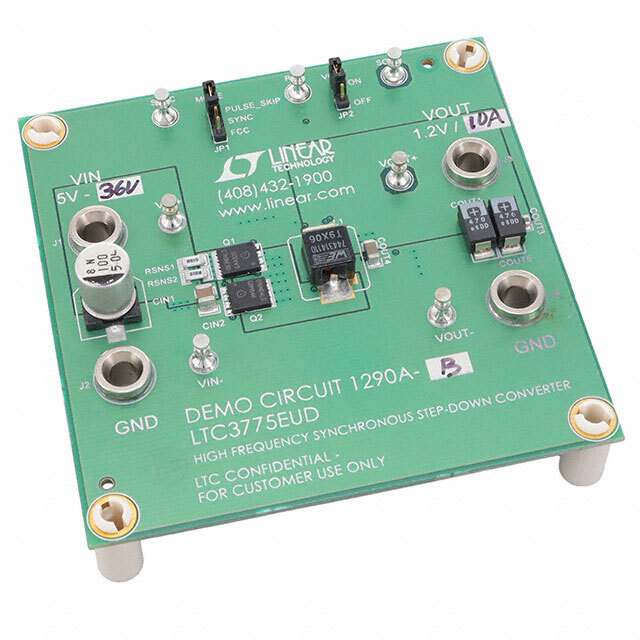

DC1290A-B - это демонстрационная плата от Analog Devices для высокоэффективного DC/DC понижающего (Step-Down) преобразователя LTC3775EUD. Плата предназначена для оценки работы этого преобразователя и его функций в разнообразных условиях. Легкость в установке и использование всех необходимых компонентов делает эту плату удобной для тестирования различных приложений.

Преимущества

• Высокая эффективность: Обеспечивает высокий КПД благодаря использованию преобразователя LTC3775.
• Удобство использования: Все необходимые компоненты уже установлены на плате.
• Гибкие входные и выходные характеристики: Позволяет использовать широкий диапазон входного напряжения и поддерживает значительный ток нагрузки.

Недостатки

• Ограниченная мощность: Поддержка выходного тока до 10А и некоторые ограничения по входному напряжению могут быть не подходящими для определенных применений.
• Размеры: Может занимать больше места на стенде тестирования по сравнению с компактными решениями.

Типовое использование

• Приложения, требующие понижающих преобразований и работы с высокими уровнями тока.
• Оценка и тестирование различных параметров DC/DC преобразователей в разработках.
• Образовательные и исследовательские проекты по изучению работы DC/DC преобразователей.

Рекомендации по применению

• Избегать превышения предельных значений входного и выходного напряжений.
• Убедиться, что условия охлаждения соответствуют требованиям для поддержания безопасной работы на максимум токовых нагрузок.
• Использовать согласованный источник питания для стабильной работы устройства.

Основные технические характеристики

• Основное назначение: DC/DC понижающий преобразователь
• Типы выходов: 1, Неизолированный
• Выходное напряжение: 1.2 В
• Выходной ток: 10 А
• Входное напряжение: 5 В ~ 36 В
• Топология преобразователя: Понижающий (Buck)
• Частота переключения: 330 кГц
• Тип платы: Полностью собранная
• Состав комплекта: Плата(ы)
• Используемая микросхема / элемент: LTC3775

Возможные аналоги

• DC1564A: Демонстрационная плата для LTC3851A, также являющегося высокоэффективным DC/DC понижающим преобразователем.
• DC2133A: Демонстрационная плата для LTC3876 с поддержкой аналогичного диапазона входных напряжений и выходного тока.

DC1290A-B является надежным и удобным инструментом для инженеров и разработчиков, стремящихся к тестированию и оценке характеристик понижающих преобразователей.
