DC1289A

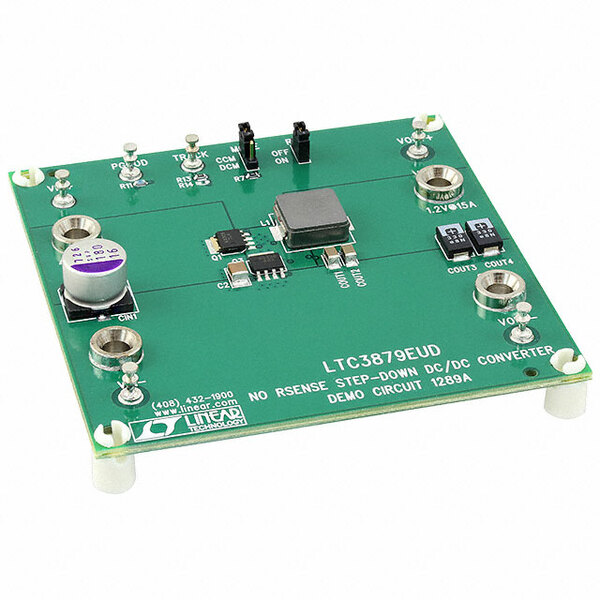

DC1289A Evaluation Board from Analog Devices

Общее описание

DC1289A - это отладочная плата для LTC3879, разработанная корпорацией Analog Devices. LTC3879 - это высокоэффективный понижающий (Buck) DC/DC преобразователь, который идеально подходит для приложений, требующих высокой мощности и широкого диапазона входного напряжения. DC1289A позволяет пользователям оценить и протестировать возможности LTC3879 в реальных условиях применения.

Преимущества

• Высокая эффективность: Использует технологию No RSENSE™, что снижает потери энергии и повышает общую эффективность.
• Гибкость: Поддержка широкого диапазона входного напряжения от 4.5V до 14V.
• Высокий ток: Способен предоставлять выходной ток до 15A.
• Простота использования: Плата полностью укомплектована и готова к использованию.

Недостатки

• Относительно высокая стоимость по сравнению с аналогами.
• Не подходит для приложений, требующих изолированного выхода.

Типовое использование

• Системы питания серверов и дата-центров.
• Промышленная автоматика и управление.
• Питание FPGA, ASIC и других высокопроизводительных устройств.

Рекомендации по применению

• При работе с высокими токами, убедитесь в адекватном охлаждении.
• Используйте соответствующие кабели и соединения для минимизации потерь.
• Внимательно следуйте рекомендациям по размещению компонентов, чтобы избежать возможных проблем с электрическими помехами.

Основные технические характеристики

• Напряжение входа: 4.5V ~ 14V
• Напряжение выхода: 1.2V
• Выходной ток: до 15A
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 430kHz
• Тип платы: Полностью собранная и готовая к использованию
• Используемый микросхема: LTC3879

Возможные аналоги

• DC1410A: Отладочная плата для LTC3829, предназначенная для приложений с несколькими выходами.
• DC1613A: Программируемый понижающий регулятор на базе LTC3880.

Заключение

DC1289A от Analog Devices - это надежный инструмент для инженерных разработок и тестирования высокоэффективных DC/DC преобразователей. Высокая гибкость и производительность данной платы делают её отличным выбором для профессионалов, работающих над сложными проектами.
