DC1287A

26 880,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

DC1287A от Analog Devices

Общее описание

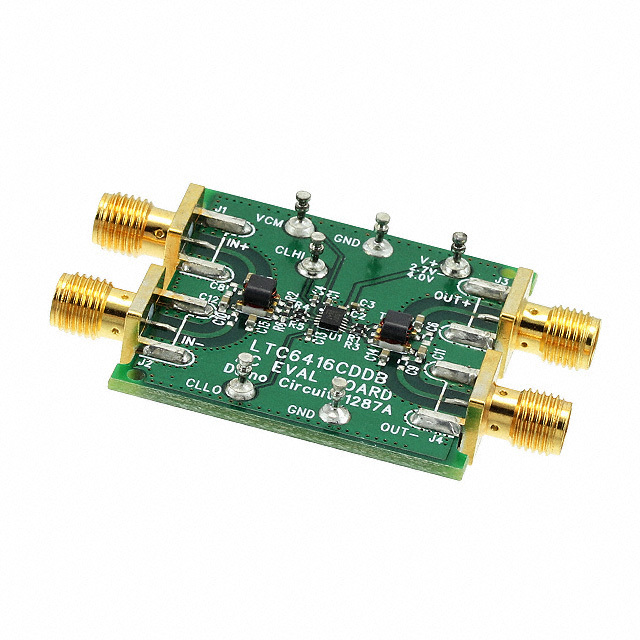

DC1287A – это отладочная плата для усилителя-буфера LTC6416 компании Analog Devices. Она сконструирована для демонстрации работы и оценки производительности быстродействующего дифференциального усилителя-буфера, предназначенного для работы в широком диапазоне частот.

Преимущества

  • Высокая полоса пропускания: до 2 ГГц, что позволяет использовать плату для высокочастотных приложений.
  • Высокая скорость нарастания: 3400 В/мкс.
  • Низкое энергопотребление: 42 мА при напряжении питания 3,3 В.
  • Простота использования: полностью укомплектованная и настроенная плата.

Недостатки

  • Ограниченная выходная мощность: выходной ток составляет 20 мА на канал, что ограничивает использование в приложениях, требующих более высоких токов.

Типовое использование

  • Усиление и буферизация высокочастотных сигналов.
  • Системы тестирования и измерений.
  • Радиочастотные (RF) системы.
  • Высокоскоростная передача данных.

Рекомендации по применению

  • Убедитесь, что используемое напряжение питания соответствует спецификациям (2,7 В ~ 3,9 В или ±1,35 В ~ ±1,95 В).
  • Следите за температурным режимом эксплуатации, чтобы избежать перегрева компонентов.
  • Используйте экранированные кабели и правильную разводку PCB для минимизации потерь и искажений сигнала.

Основные технические характеристики

  • Тип усилителя: буфер
  • Входы и выходы: одинарный канал с дифференциальным выходом
  • Полоса пропускания: до 2 ГГц
  • Скорость нарастания: 3400 В/мкс
  • Выходной ток на канал: 20 мА
  • Потребляемый ток: 42 мА при 3,3 В
  • Диапазон напряжений питания: 2,7 В ~ 3,9 В или ±1,35 В ~ ±1,95 В
  • Тип платы: полностью укомплектованная

Возможные аналоги

  • THS3202 от Texas Instruments – высокоскоростной дифференциальный усилитель.
  • LMH6552 от Texas Instruments – широкополосный дифференциальный усилитель.
  • AD8353 от Analog Devices - высокоскоростной усилитель с полосой пропускания 3 ГГц.

DC1287A является мощным инструментом для инженеров, занимающихся разработкой высокочастотных систем и тестированием высокоскоростных сигналов.
