DC1265A-A

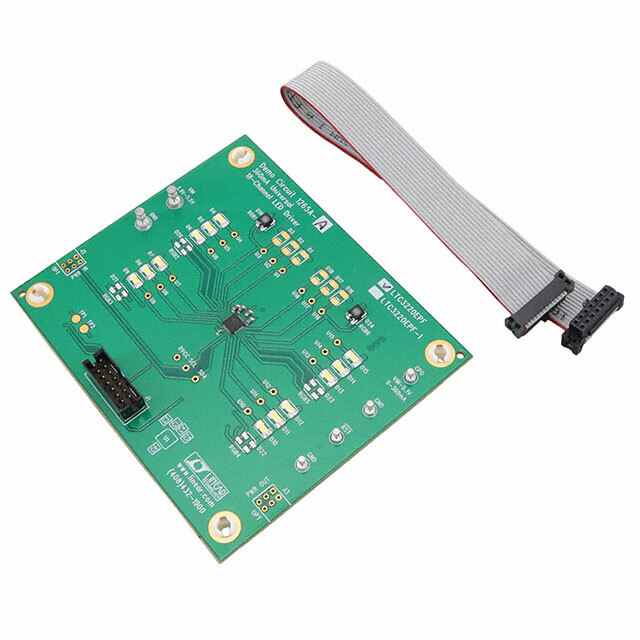

Демонстрационная плата DC1265A-A от Analog Devices

Общее описание

Демонстрационная плата DC1265A-A предназначена для оценки и демонстрации работы светодиодного драйвера LTC3220 от Analog Devices. Этот драйвер позволяет управлять светодиодами, обеспечивая точное и стабильное питание. Плата разработана для использования в системах с многоцветными светодиодами и поддерживает до 18 независимых выходов.

Преимущества

• Высокая эффективность: Обеспечивает эффективное управление многоцветными светодиодами с минимальными потерями энергии.
• Выводы: Поддерживает до 18 независимых выходов, что делает демонстрационную плату идеальной для сложных светодиодных приложений.
• Компактный дизайн: Компактные размеры платы позволяют легко интегрировать её в различные системы.

Недостатки

• Ограниченные возможности по мощности: Плата может не подходить для приложений, требующих более высоких токов для светодиодов.

Типовое использование

• Подсветка ЖК-дисплеев
• Декоративное освещение
• Автомобильное освещение
• Подсветка приборов и панелей управления

Рекомендации по применению

Рекомендуется использовать плату DC1265A-A для создания энергосберегающих и компактных светодиодных решений в различных областях, таких как бытовая электроника, автомобильные приложения и промышленное освещение.

Основные технические характеристики

• Входное напряжение: от 2.9В до 5.5В
• Ток на канал: до 20мА
• Количество выходов: 18, не изолированных
• Особенности: Диммирование
• Комплектация: Плата

Возможные аналоги

• Texas Instruments LP55231 – многофункциональный драйвер светодиодов с аналогичным числом выходов и функцией диммирования.
• ON Semiconductor NCP5623B – драйвер светодиодов с поддержкой до трех каналов и функцией диммирования.
