DC1260A-B

DC1260A-B — от Analog Devices

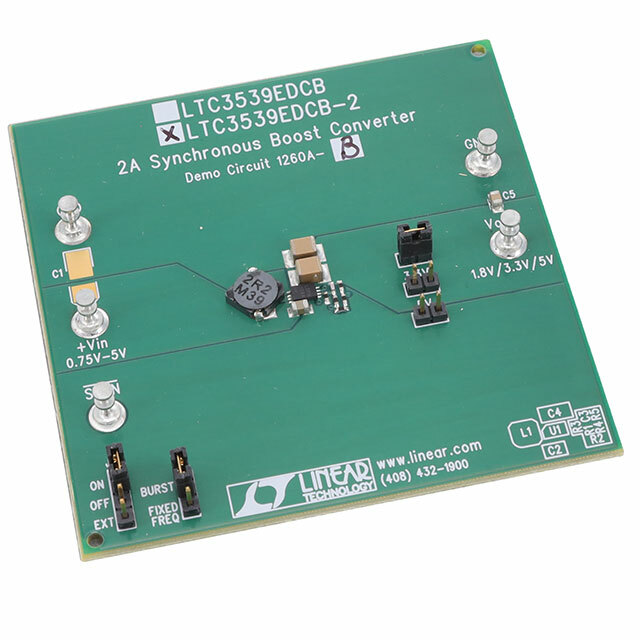

Общее описание: DC1260A-B — это демонстрационная плата для интегральной схемы LTC3539EDCB-2 от Analog Devices. Эта плата предназначена для оценки производительности высокоэффективного повышающего DC/DC-преобразователя с одним не изолированным выходом. Преобразователь способен работать с входным напряжением в диапазоне от 0,7 В до 5,5 В и обеспечивает выходное напряжение от 1,8 В до 5 В с выходным током до 2 А.

Преимущества:

• Высокий КПД
• Работоспособность при низком входном напряжении от 0,7 В
• Поддержка выхода до 5 В и 2 А
• Встроенная защита от перенапряжения и перегрева
• Малые габариты

Недостатки:

• Ограничение по мощности на выходе

Типовое использование:

• Портативные устройства и носимые гаджеты
• Источники питания для FPGA/CPLD
• Резервное питание
• Преобразователи питания для батарейных систем

Рекомендации по применению:

• Используйте высококачественные компоненты окружающей обвязки для обеспечения надежной работы.
• Обеспечьте соответствующее охлаждение и защиту от перегрева.
• Плата может быть применена для быстрой оценки работы LTC3539 в различных схемах.

Основные технические характеристики:

• Входное напряжение: от 0,7 В до 5,5 В
• Выходное напряжение: от 1,8 В до 5 В
• Выходной ток: до 2 А
• Топология: Повышающий (Boost)
• Частота переключения: 2 МГц
• Тип платы: Полностью укомплектованная
• Содержимое: Плата DC1260A-B

Возможные аналоги:

• ADP1613 от Analog Devices
• NCP1400 от ON Semiconductor
• TPS61200 от Texas Instruments

Эта плата подходит для инженеров и разработчиков, которым нужно быстро протестировать и интегрировать LTC3539EDCB-2 в свои устройства. Использование DC1260A-B позволит существенно упростить разработку и сократить время выхода продукта на рынок.
