DC1260A-A

Демонстрационная плата DC1260A-A от Analog Devices

Общее описание

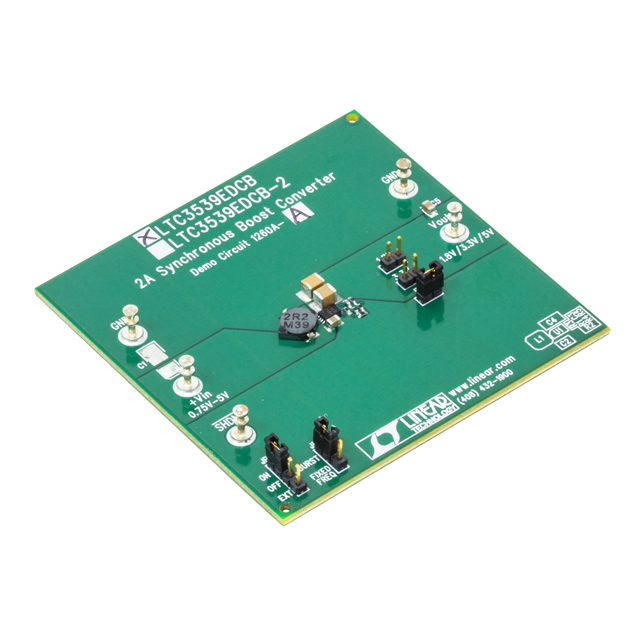

Демонстрационная плата DC1260A-A представляет собой полностью собранную и протестированную оценочную плату для лабораторного использования. Она разработана для оценки характеристик пониженно-выпрямляющего преобразователя постоянного тока LTC3539EDCB. Этот модуль позволяет повысить напряжение входного сигнала в диапазоне от 0.7 В до 5.5 В до выходного напряжения в диапазоне от 1.8 В до 5 В. Плата поддерживает ток выходной нагрузки до 2 А.

Преимущества

• Широкий диапазон входных напряжений: Поддержка входных напряжений от 0.7 В до 5.5 В, что позволяет использовать различные типы источников питания, включая батареи.
• Высокий выходной ток: Поддержка выходного тока до 2 А, что позволяет использовать плату для питания разнообразных устройств.
• Высокая частота переключения: Частота переключения 1 МГц способствует уменьшению размеров компонентов и повышению эффективности преобразования.
• Компактность и эффективность: Плата имеет компактный дизайн и высокую эффективность преобразования.

Недостатки

• Ограничение по выходному напряжению: Выходное напряжение ограничено до 5 В, что может не подходить для некоторых приложений.
• Специальные требования к охлаждению: При высоких токах может потребоваться дополнительное охлаждение для предотвращения перегрева.

Типовое использование

• Энергоснабжение портативных устройств: Питание устройств, работающих от батареи или иных низковольтных источников.
• Промышленные и потребительские электроники: Использование в различных устройствах, требующих стабильного выводного напряжения.
• Прототипирование и разработка: Лабораторное тестирование и разработка схем с использованием пониженно-выпрямляющего преобразователя.

Рекомендации по применению

• Обеспечьте надежное охлаждение при работе с высокими токами.
• Проверьте, что входное напряжение находится в пределах допустимого диапазона.
• Для наилучшей работы подключите плату к источнику питания с низким внутренним сопротивлением.

Основные технические характеристики

• Входное напряжение: 0.7 В ~ 5.5 В
• Выходное напряжение: 1.8 В ~ 5 В
• Выходной ток: до 2 А
• Частота переключения: 1 МГц
• Тип платы: Полностью укомплектованная
• Используемая микросхема: LTC3539EDCB

Возможные аналоги

• LTC3127: Понижающе-выпрямляющий преобразователь со схожими характеристиками.
• LM2623: Переключающий регулятор низкого напряжения от Texas Instruments.
• MAX1676: Понижающе-выпрямляющий преобразователь от Maxim Integrated.

Используйте демонстрационную плату DC1260A-A от Analog Devices для оценки и тестирования возможностей пониженно-выпрямляющего преобразователя LTC3539EDCB в различных приложениях.
