Описание DC1251A-B от Analog Devices

Общее описание

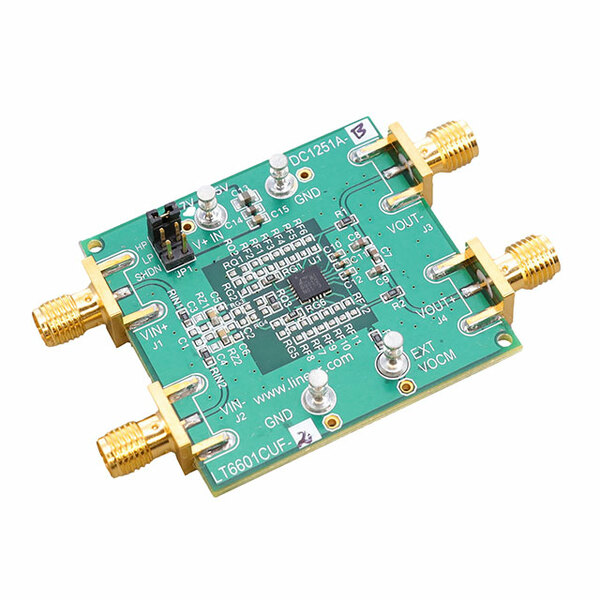

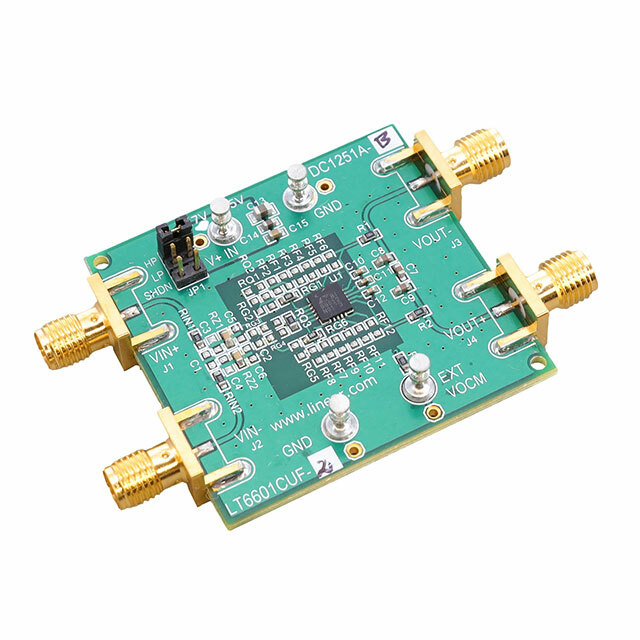

DC1251A-B — это оценочная плата, разработанная компанией Analog Devices для демонстрации и оценки возможностей интегральной схемы LTC6601-2. LTC6601-2 представляет собой прецизионный, низкопотребляющий, с низкими искажениями активный полосовой фильтр. Плата позволяет инженерам и разработчикам легко интегрировать, тестировать и анализировать поведение LTC6601-2 в различных приложениях.

Преимущества

• Легкость интеграции: Плата дает возможность быстрой оценки характеристик фильтра.
• Высокая точность: Использование прецизионных компонентов для получения надежных и стабильных результатов.
• Низкое энергопотребление: Позволяет использовать в системах с ограничением по питанию.
• Удобство анализа: Включенные тестовые точки и разъемы облегчают подключение измерительной аппаратуры и других компонентов.

Недостатки

• Ограниченная функциональность: Плата предназначена только для оценки LTC6601-2 и не может использоваться в качестве конечного продукта.
• Необходимость дополнительных инструментов: Для полноценной работы требуется наличие дополнительного оборудования, такого как осциллограф, источник питания и т.д.

Типовое использование

• Оценка производительности фильтров в различных аналоговых системах
• Прототипирование и разработка аудиофильтров, радиочастотных и других приложений высокоточного сигнала
• Исследование возможностей фильтрации в системах обработки сигналов

Рекомендации по применению

• При работе с платой обеспечить качественное заземление для минимизации шумов и искажений
• Перед началом использования внимательно ознакомиться с документацией, чтобы обеспечить правильное подключение и эксплуатацию
• Использовать рекомендованные значения компонентов для получения оптимальных характеристик фильтра

Основные технические характеристики

• Рабочее напряжение: 2.7 В - 3.6 В
• Тип фильтра: Низкопропускающий
• *Обратная связь по напряжению (V): ±15 В
• Ширина полосы пропускания: Настраиваемая, в зависимости от применяемых компонентов
• Размеры платы: Стандартные для оценочных плат

Возможные аналоги

• LTC6601-1: Вариант со скорректированой частотой среза
• AD822: Предусилитель с программируемым коэффициентом усиления, может использоваться для других типов фильтров
• MAX7400: Встроенный фильтр низких частот, аналогичный по назначению

Заключение

DC1251A-B от Analog Devices — это идеальный инструмент для инженеров, которым необходимо протестировать и оценить работу фильтров на базе LTC6601-2. Плата позволяет получить качественные результаты и упрощает процесс разработки и оптимизации систем высокоточной обработки сигналов.
