DC1238B

Описание DC1238B от Analog Devices

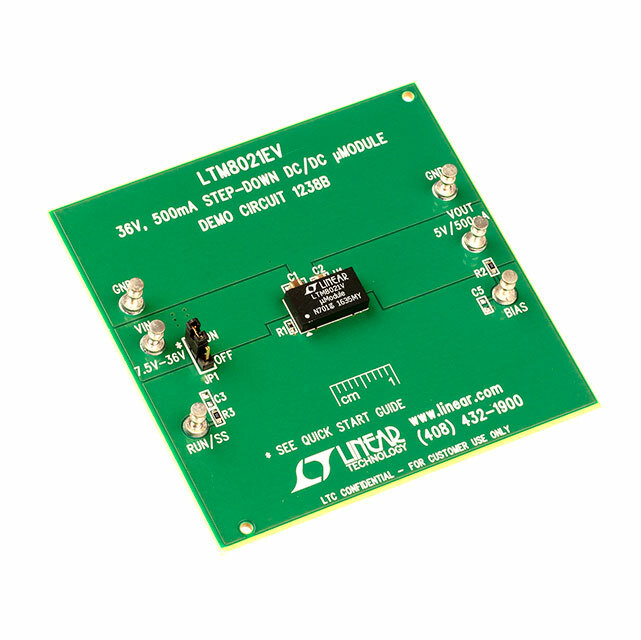

DC1238B — это демонстрационная плата для микромодуля (µModule®) DC/DC преобразователя напряжения LTM8021 от компании Analog Devices. Она специально разработана для оценки производительности данного компонента в реальных условиях.

Общее описание:

DC1238B представляет собой полностью укомплектованную демонстрационную плату, которая используется для исследования и тестирования работы понижающего (ступенчатого) преобразователя LTM8021. Плата позволяет исследовать функции и характеристики этого преобразователя при различных режимах работы и нагрузках.

Преимущества:

• Простота использования: Быстрая настройка и тестирование благодаря полной укомплектованности.
• Высокая эффективность: LTM8021 обеспечивает высокую эффективность преобразования энергии.
• Компактные размеры: Плата занимает небольшое пространство, что упрощает её интеграцию в тестовые установки.
• Широкий диапазон входного напряжения: Поддержка входного напряжения от 7.5 В до 36 В.
• Гибкость настройки: Возможность настроить выходное напряжение и частоту переключения.

Недостатки:

• Ограничение по выходному току: Максимальный выходной ток составляет 500 мА, что может быть недостаточным для некоторых приложений.
• Не подходит для высокоамперных нагрузок: Конкретно данная модель предназначена для низкотоковых приложений.

Типовое использование:

• Промышленное оборудование
• Портативные устройства
• Тестирование и разработка прототипов
• Электронные системы с пониженным энергопотреблением

Рекомендации по применению:

• Подключить плату к источнику входного напряжения в диапазоне от 7.5 В до 36 В.
• Настроить параметры выходного напряжения и частоты переключения в соответствии с требованиями вашего проекта.
• Постоянно мониторить температуру компонента во избежание перегрева.
• Учесть ограничения по выходному току при выборе нагрузки.

Основные технические характеристики:

• Входное напряжение: 7.5 В – 36 В
• Выходное напряжение: 5 В
• Выходной ток: до 500 мА
• Топология: Понижающий преобразователь (Buck)
• Частота переключения: 1.1 МГц

Возможные аналоги:

• DC1237B: Демонстрационная плата для микромодуля LTM8022 (схожий диапазон входных напряжений, но с повышенным выходным током до 1 А)
• DC1239B: Демонстрационная плата для микромодуля LTM8023 (с входным напряжением до 36 В и выходным током до 2 А)

С использованием демонстрационной платы DC1238B вы сможете быстро приступить к исследованию и оценке работы микромодуля LTM8021 в ваших проектах.
