DC1233A-C

Описание DC1233A-C от Analog Devices

Производитель: Analog Devices
Модель: DC1233A-C

Общее Описание

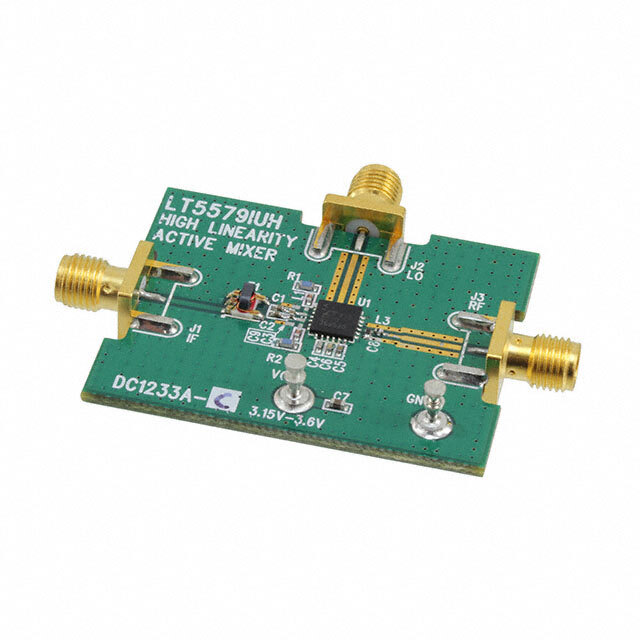

DC1233A-C – это оценочная плата, предназначенная для демонстрации высокопроизводительной работы миксера LT5579 в диапазоне частот от 2.035 ГГц до 2.285 ГГц. LT5579 представляет собой высоколинейный смеситель приемного пути с широким динамическим диапазоном, обеспечивающий отличное подавление внепиковых сигналов.

Преимущества

• Высокая линейность: обеспечивает низкие уровни интермодуляционных искажений.
• Широкий динамический диапазон: подходит для приложений с высокими требованиями к точности сигнала.
• Простота использования: оценочная плата включает все необходимое для тестирования и разработки систем на основе LT5579.
• Компактные размеры: экономия места в прототипах и разработках.

Недостатки

• Ограниченный диапазон частот: оптимизирован для работы в заданном диапазоне частот от 2.035 ГГц до 2.285 ГГц.
• Зависимость от внешних компонентов: требуется качественное питание и дополнительные компоненты для полноценного тестирования в сложных приложениях.

Типовое Использование

• Системы связи: радиочастотные приемники и передатчики.
• Измерительная аппаратура: анализаторы спектра, радиочастотные анализаторы.
• Прототипирование и разработка: тестирование систем на основе миксера LT5579 в лабораторных условиях.

Рекомендации по Применению

1. Подключение питания: Используйте стабильный источник питания с низким уровнем шума для обеспечения корректной работы.
2. Настройка частоты: Убедитесь, что входной сигнал находится в диапазоне 2.035 ГГц – 2.285 ГГц.
3. Оптимизация схемы: При необходимости корректируйте внешние компоненты для достижения оптимальных характеристик.
4. Мониторинг температуры: Обеспечьте адекватное рассеивание тепла для предотвращения перегрева.

Основные Технические Характеристики

• Диапазон частот: от 2.035 ГГц до 2.285 ГГц
• Формат сигнала: Дифференциальный вход и выход
• Питание: 5 В
• Размеры платы: компактные габариты для удобства использования

Возможные Аналоги

• DC1233A-B: Оценочная плата для LT5579, предназначена для другого диапазона частот.
• DC2373A: Альтернативная оценочная плата для работы в смежных диапазонах частот с иными характеристиками.

DC1233A-C – это мощный инструмент, обеспечивающий разработчикам доступ к передовым характеристикам миксера LT5579, упрощая процесс проектирования и тестирования высокочастотных систем.
