DC1231A-A

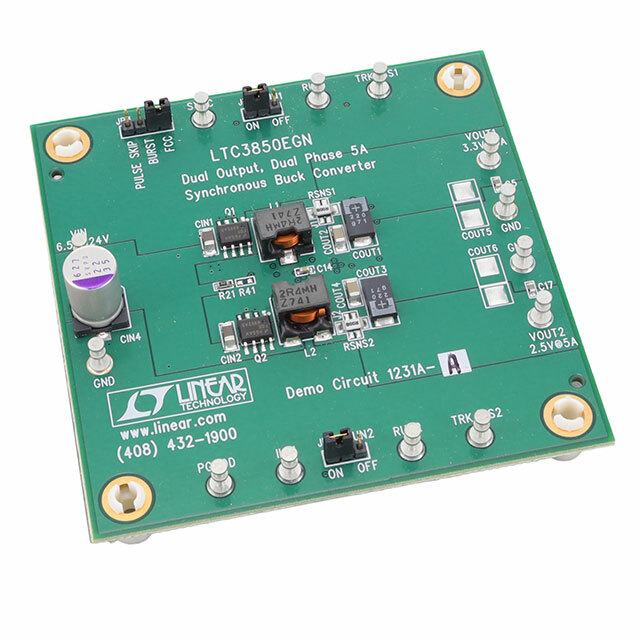

Демонстрационная Плата DC1231A-A от Analog Devices

Общее описание

Демонстрационная плата DC1231A-A разработана для демонстрации возможностей двухканального контроллера переключения напряжения LTC3850 от компании Analog Devices. Этот контроллер используется для построения понижающих (Buck) DC/DC преобразователей, обеспечивающих высокую эффективность преобразования и стабильное выходное напряжение. Плата полностью укомплектована и готова к использованию, что позволяет быстро оценить производительность и параметры LTC3850.

Преимущества

• Высокая эффективность преобразования: технология управления токовым режимом обеспечивает минимальные потери.
• Широкий диапазон входного напряжения: от 6.5 В до 24 В, что позволяет использовать плату в различных приложениях.
• Два независимых канала: возможность одновременного управления несколькими цепями питания.
• Удобство тестирования и отладки: плата предоставляет все необходимые точки для измерений и подключения внешних устройств.

Недостатки

• Требует внешнего источника питания: входное напряжение должно быть в пределах 6.5-24 В.
• Ограниченная нагрузочная способность по току: каждый канал поддерживает ток до 5 А, что может быть недостаточно для некоторых применений.

Типовое использование

• Промышленные системы питания: для обеспечения стабильного питания различных компонентов и устройств.
• Настольные и серверные ПК: используется для понижения напряжения в системах материнских плат.
• Коммуникационное оборудование: поддержка питания маршрутизаторов, коммутаторов и прочих устройств.

Рекомендации по применению

• Используйте с подходящим источником питания: обеспечьте входное напряжение в диапазоне 6.5-24 В.
• Охлаждение: при высоких токах нагрузки рекомендуется организовать адекватное охлаждение для предотвращения перегрева компонентов.
• Тестирование и измерения: воспользуйтесь предоставленными точками для мониторинга и тестирования основных параметров.

Основные технические характеристики

• Назначение: понижающий преобразователь DC/DC
• Количество выходов: 2 независимых канала
• Выходное напряжение: 2.5 В и 3.3 В
• Максимальный выходной ток: 5 А на каждый канал
• Входное напряжение: 6.5 В - 24 В
• Частота переключения: 400 кГц
• Тип платы: полностью укомплектованная

Возможные аналоги

• LTC3851: однофазный контроллер понижающего преобразователя.
• LTC3777: 6-фазный контроллер понижающего/повышающего преобразователя с высоким выходным током.

Этот материал поможет вам лучше понять возможности и особенности демонстрационной платы DC1231A-A, а также максимально эффективно использовать ее в ваших проектах.
