DC1228A от Analog Devices

Общее описание

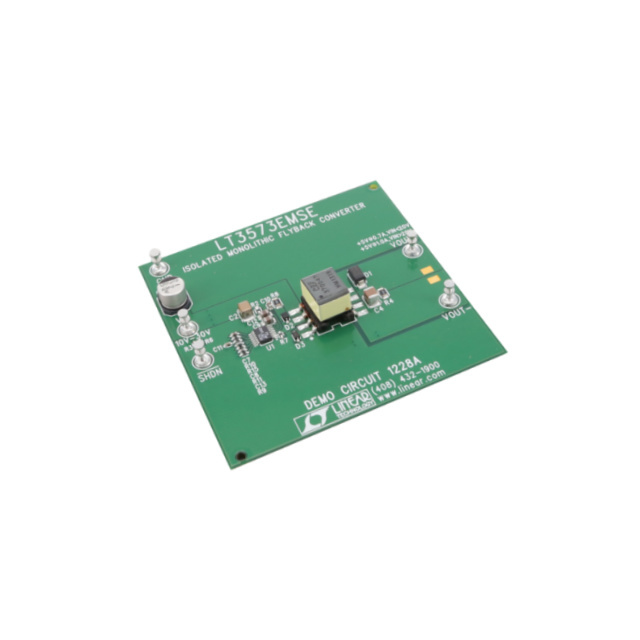

DC1228A — это демонстрационная плата, предназначенная для оценки возможностей контроллера LT3573. LT3573 — это высокопроизводительный контроллер для изолированных импульсных источников питания, который использует топологию обратноходового преобразователя. Отличительной особенностью является встроенная функция демодуляции перенапряжения на вторичной стороне.

Преимущества

• Высокая эффективность преобразования: благодаря использованию обратноходовой топологии.
• Изоляция: обеспечивает электрическую изоляцию нагрузки от источника питания.
• Широкий диапазон входного напряжения: от 10 до 30 В.
• Компактные размеры: плата занимает минимальное место и может быть интегрирована в различные системы.
• Удобство использования: поставляется полностью укомплектованной и готовой к немедленному использованию.

Недостатки

• Специфичное применение: подходит не для всех типов преобразователей, ограниченная функциональность за пределами демонстрации возможностей LT3573.
• Требует базовых знаний в схемотехнике: для правильного использования и настройки.

Типовое использование

• Проектирование источников питания: используется для разработки и отладки изолированных импульсных источников питания.
• Образовательные цели: подходит для обучения принципам работы обратноходовых преобразователей и изолированных источников питания.
• Промышленное применение: может использоваться для тестирования и верификации решений на базе LT3573.

Рекомендации по применению

• Перед подключением убедитесь, что входное напряжение находится в пределах от 10 до 30 В.
• Изучите документацию для настройки и корректного использования контроллера LT3573.
• Используйте соответствующие меры безопасности, так как плата работает с высокими напряжениями.

Основные технические характеристики

• Входное напряжение: 10-30 В
• Выходное напряжение: 5 В
• Выходной ток: 1 А
• Частота переключения: 238 кГц
• Тип платы: Полностью укомплектованная
• Основной контроллер: LT3573

Возможные аналоги

• DC1213A: Демонстрационная плата для LT3758.
• DC1338A: Демонстрационная плата для LT3574.
• DC1783A: Демонстрационная плата для LT8309.

Примечание: DC1228A является частью серии демонстрационных плат от Analog Devices, предназначенных для оценивания различных импульсных контроллеров и источников питания.
