DC1227A

Описание компонента: DC1227A от Analog Devices

Общее описание

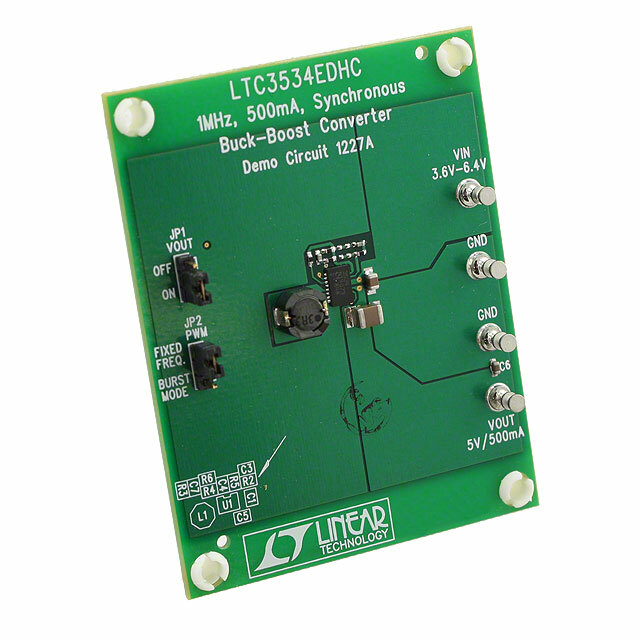

DC1227A — это отладочная плата для оценивания работы DC/DC регулятора LTC3534 от Analog Devices. Этот регулятор предназначен для использования в стандартных преобразователях напряжения типа "buck-boost", что позволяет ему работать в широком диапазоне входных напряжений и обеспечивать стабильное выходное напряжение. Плата спроектирована для быстрого и легкого тестирования параметров LTC3534.

Преимущества

• Гибкость: Поддержка широкого диапазона входного напряжения от 3,6V до 7V.
• Эффективность: Позволяет получать стабильное выходное напряжение в 5V при токе до 500mA.
• Простота в использовании: Полностью собранная плата, готовая к немедленному использованию.
• Высокая частота переключения: 1МГц, что обеспечивает компактность и снижение размера компонентов.
• Универсальность: Возможность использования в различных проектах с нестабильным входным напряжением.

Недостатки

• Ограничение по току: Максимальный выходной ток ограничен до 500mA, что может быть недостаточно для более требовательных приложений.
• Стоимость: Отладочные платы могут быть дороже по сравнению с отдельными компонентами, если требуется массовое производство.

Типовое использование

DC1227A идеально подходит для прототипирования и тестирования различных приложений, таких как:

• Портативные устройства
• Системы энергопитания для микроконтроллеров
• Переносные медицинские устройства
• Любые системы, где требуется повышающая-понижающая регулировка напряжения.

Рекомендации по применению

1. Подключение источника питания: Подключите источник питания с напряжением в диапазоне от 3,6 до 7 вольт к входным контактам платы.
2. Подключение нагрузки: Подсоедините нагрузку к выходным контактам, следя за тем, чтобы потребляемый ток не превышал 500 мА.
3. Мониторинг параметров: Используйте осциллографы и измерительные приборы для наблюдения за параметрами выходного сигнала и проверки стабильности.

Основные технические характеристики

Возможные аналоги

• LT3580 от Analog Devices: Step-Up DC/DC Converter с схожими характеристиками.
• TPS63060 от Texas Instruments: Buck-Boost Converter с расширенными функциями.

Эта отладочная плата позволяет инженерам и разработчикам быстро настроить и протестировать свои схемы, с использованием высокоэффективного DC/DC регулятора LTC3534.
