DC1212A-A

28 080,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

DC1212A-A от Analog Devices

Общее описание

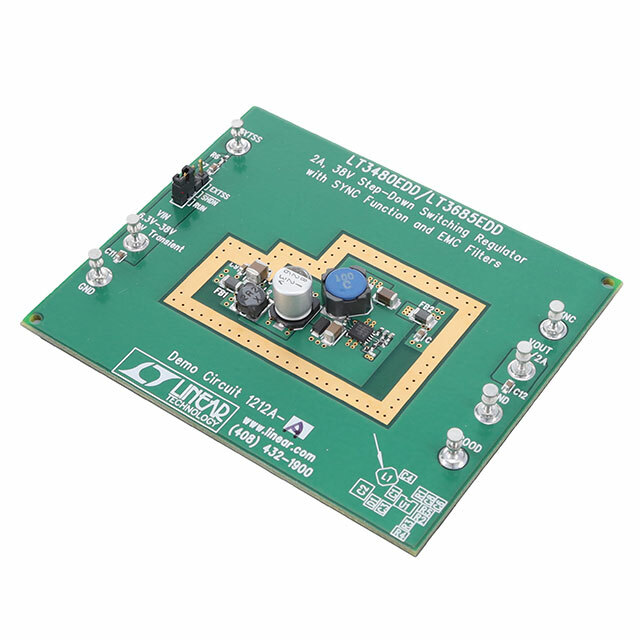

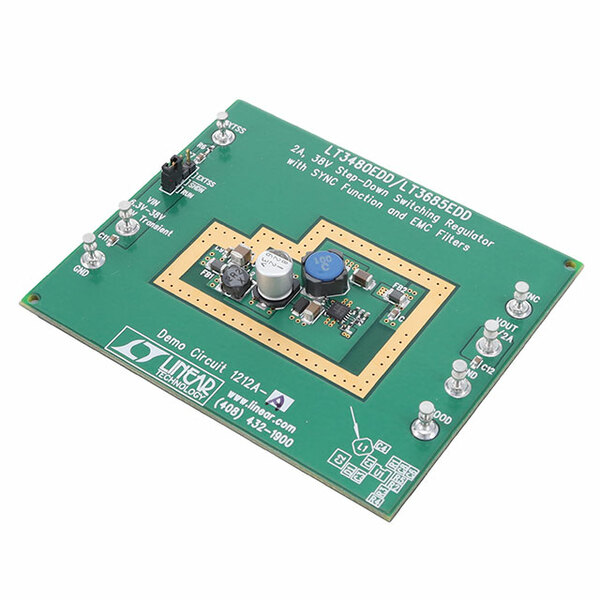

DC1212A-A – это демонстрационная плата для источника питания DC/DC с понижающим преобразователем на основе микросхемы LT3480EDD от Analog Devices. Плата предназначена для быстрого и удобного тестирования и разработки низковольтных источников питания с высокой эффективностью и стабильностью.

Преимущества

  • Высокая эффективность: Благодаря использованию современной микросхемы LT3480EDD достигается высокий КПД при преобразовании напряжения.
  • Широкий диапазон входного напряжения: Плата поддерживает входное напряжение от 6.3V до 38V.
  • Компактность и удобство использования: Полностью собранная и протестированная плата готова к немедленному использованию.
  • Высокая частота переключения: Частота 800kHz позволяет использовать компактные индуктивные элементы и конденсаторы.

Недостатки

  • Ограниченный выходной ток: Максимальный выходной ток составляет 2A, что может быть недостаточным для некоторых приложений.
  • Требуется опыт работы с электроникой: Для эффективного использования платы может потребоваться базовое знание электроники и схемотехники.

Типовое использование

  • Мобильные устройства и портативная электроника
  • Системы с батарейным питанием
  • Периферийные устройства компьютеров
  • Автомобильная электроника
  • Промышленные системы управления

Рекомендации по применению

  • Перед использованием платы убедитесь в соответствии входного напряжения спецификации (6.3V ~ 38V).
  • Для обеспечения стабильной работы подключайте выход к нагрузке, соответствующей максимальному току (до 2A).
  • Для улучшения тепловых характеристик рекомендуется использовать радиаторы или вентиляцию.

Основные технические характеристики

  • Главное назначение: DC/DC преобразователь, понижающий регулятор
  • Количество выходов и тип: 1, не изолированный
  • Напряжение на выходе: 5V
  • Выходной ток: до 2A
  • Диапазон входного напряжения: 6.3V ~ 38V
  • Топология регулятора: Понижающий (Buck)
  • Частота переключения: 800kHz
  • Тип платы: Полностью собранная
  • Комплектация: Плата

Возможные аналоги

  • DC1212B-A: Альтернативная версия, также на основе микросхемы LT3480, но с другими параметрами настройки.
  • DC1212C-A: Плата с аналогичной функциональностью, но для более высоких выходных токов.
  • DC2459A: Преобразователь на основе LT8361 с широкой поддержкой входного напряжения и аналогичных характеристик.

DC1212A-A — отличное решение для быстрого прототипирования и разработки стабильных и эффективных понижающих источников питания.
