DC1207A

DC1207A от Analog Devices

Описание:

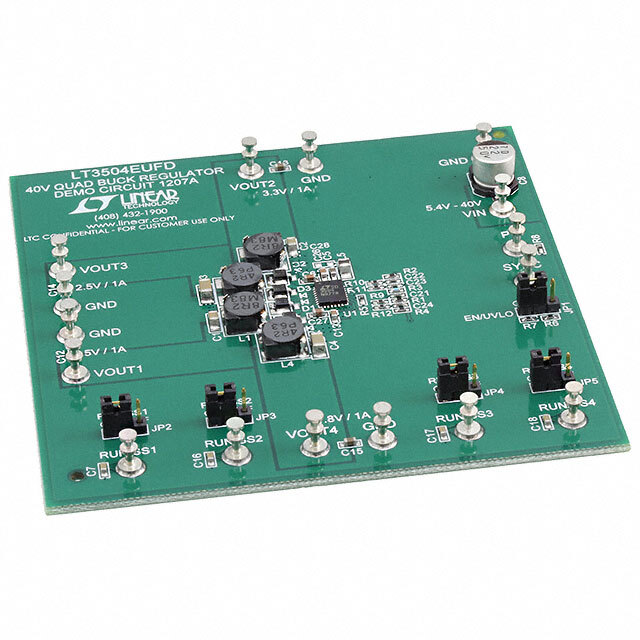

DC1207A — это отладочная плата от компании Analog Devices, предназначенная для демонстрации возможностей и оценки производительности DC/DC-преобразователя LT3504. LT3504 представляет собой шаговый (Buck) преобразователь с четырьмя каналами выхода, предназначенный для работы с входным напряжением от 5.4 В до 40 В.

Преимущества

• Широкий диапазон входных напряжений: Подходит для использования в приложениях с различными источниками питания.
• Четыре независимых выхода: Обеспечивает гибкость при проектировании схем с несколькими уровнями напряжения.
• Высокая частота переключения: 1 МГц частота позволяет использовать компактные и эффективные индуктивные элементы.
• Автоматическая защита: Встроенные функции защиты от перегрузки, перегрева и короткого замыкания.

Недостатки

• Сложность настройки: Требуется знание основ схемотехники и работы с DC/DC-преобразователями.
• Ограничение по току: Каждый выход ограничен током в 1А.

Типовое использование

• Промышленные приложения
• Автомобильная электроника
• Питание микропроцессоров и микроконтроллеров
• Источники питания для систем с несколькими напряжениями

Рекомендации по применению

• Обеспечьте хорошие условия охлаждения для предотвращения перегрева.
• Тщательно выбирайте индуктивные и емкостные элементы для оптимальной работы при заданных частотно-аналоговых параметрах.
• Проверяйте и настраивайте параметры на каждом выходе для достижения стабильной работы.

Основные технические характеристики

• Напряжение входа: 5.4 В ~ 40 В
• Напряжение выхода: 1.8 В, 2.5 В, 3.3 В, 5 В
• Ток выхода: 1А для каждого из четырех выходов
• Регуляторная топология: Шаговый (Buck) преобразователь
• Частота переключения: 1 МГц
• Тип платы: Полностью укомплектованная отладочная плата

Возможные аналоги

• LTC3777 — Высоковольтный синхронный понижающий контроллер
• LT8609 — Высокоэффективный понижающий преобразователь с выходным током 2 А
• LM2675 — Step-Down из линейки National Semiconductor с выходным током 1 А

Использование отладочной платы DC1207A поможет ускорить процесс разработки и тестирования преобразователей напряжения, а также сократить время до выхода продукта на рынок.
