DC1194A

DC1194A от Analog Devices

Общее описание

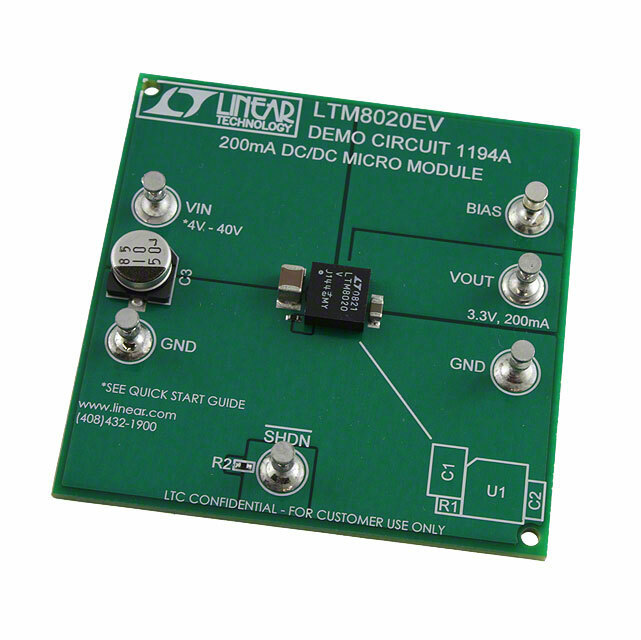

DC1194A — это оценочная плата от Analog Devices, предназначенная для демонстрации работы LTM8020, регулируемого понижающего модуля DC/DC. Этот модуль обеспечивает стабилизированное выходное напряжение 3.3V и способен работать с входными напряжениями в диапазоне от 4.5V до 36V. DC1194A разработана для предоставления простой и понятной платформы для тестирования и интеграции LTM8020 в различные приложения.

Преимущества

• Высокий диапазон входных напряжений: от 4.5V до 36V.
• Стабилизированное выходное напряжение: 3.3V при максимальном выходном токе до 200mA.
• Компактный и интегрированный модуль LTM8020: Простота использования и быстрая интеграция в конечное устройство.
• Полностью собранная плата: Все необходимые компоненты установлены, позволяя сразу приступить к тестированию.

Недостатки

• Ограниченная мощность: Максимальный выходной ток до 200mA, что может быть недостаточно для некоторых приложений.
• Настроенность на фиксированное выходное напряжение: В данном случае - 3.3V.

Типовое использование

DC1194A может быть использована в различных электронных проектах, где требуется стабильное понижающее преобразование напряжения, таких как:

• Питание аналоговых и цифровых микросхем.
• Интеграция в системы управления.
• Прототипирование и разработка различных электроустройств, требующих стабилизированного понижающего преобразователя.

Рекомендации по применению

• Тестирование и оценка: Используйте DC1194A для изучения и тестирования возможностей LTM8020 в условиях вашего проекта.
• Понижающее питание: Используйте для питания компонентов, требующих стабильное напряжение 3.3V.
• Разработка прототипов: Применяйте в системах, где необходима быстрая и простая интеграция DC/DC преобразователя.

Основные технические характеристики

• Входное напряжение: 4.5V ~ 36V
• Выходное напряжение: 3.3V
• Выходной ток: Максимум 200mA
• Регуляторная топология: Понижающий (Buck)
• Частота переключения: 450kHz
• Тип платы: Полностью собранная
• Используемый компонент: LTM8020

Возможные аналоги

• DC1185A: Оценочная плата для других входных и выходных характеристик.
• DC1215: Оценочная плата для LTM8040, если требуется другой диапазон напряжений или токов.

Заключение

DC1194A — это превосходный инструмент для быстрого начала работы с LTM8020, предоставляющий удобную платформу для оценки и прототипирования. Она идеально подойдет для разработчиков, стремящихся использовать стабилизированные понижающие преобразователи в своих проектах.
