DC1185B-A

DC1185B-A - Описание для сайта интернет-магазина

Общее описание

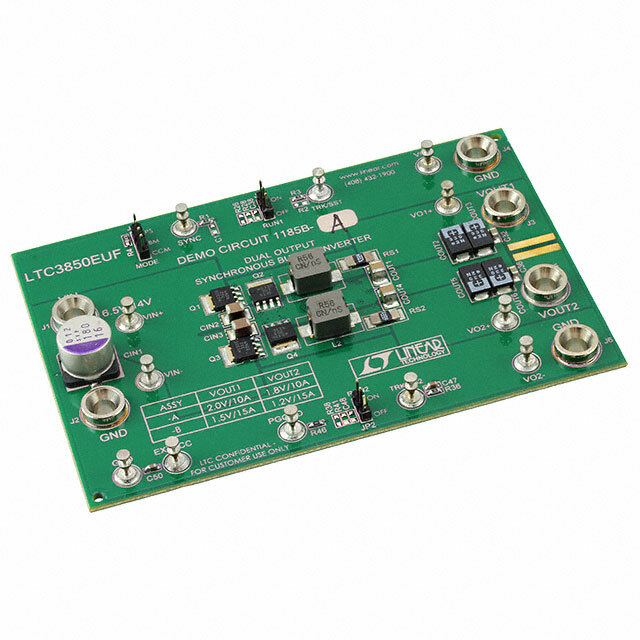

Плата оценки DC1185B-A от Analog Devices представляет собой полностью оснащенную отладочную плату для демонстрации возможностей управления двумя выходными напряжениями с помощью контроллера импульсного понижающего преобразователя LTC3850EUF. Эта плата предназначена для кадрового использования в разработке систем питания и предоставляет инженерам возможность тестирования и оптимизации параметров преобразователя питания в различных условиях.

Преимущества

• Два независимых выхода: DC1185B-A поддерживает два понижающих выхода на 1.8В и 2В, каждого с максимальным выходным током до 10А.
• Широкий диапазон входного напряжения: от 6.5В до 14В, что позволяет использовать плату в различных приложениях.
• Высокая частота переключения: 500кГц для уменьшения размеров внешних компонентов и повышения эффективности.
• Полное оснащение: все необходимые компоненты уже установлены на плату, что обеспечивает готовность к немедленному использованию.

Недостатки

• Может потребоваться предварительная калибровка и настройка для оптимальной работы в специфических приложениях.
• Ограниченный диапазон выходных напряжений по умолчанию (1.8В и 2В) требует изменения конфигурации для иных значений.

Типовое использование

• Разработка систем питания для разного рода электронных устройств.
• Оценка и тестирование возможностей контроллера LTC3850EUF.
• Обучающие цели для студентов и инженеров, изучающих основы DC/DC преобразователей.

Рекомендации по применению

• Используйте плату в среде с хорошей вентиляцией для обеспечения эффективного отвода тепла.
• Убедитесь, что входное напряжение находится в пределах заявленного диапазона (6.5В - 14В).
• Настраивайте параметры преобразователя исходя из требований вашего конкретного приложения.

Основные технические характеристики

• Кол-во выходов: 2
• Тип выхода: Неизолированный
• Выходное напряжение: 1.8В, 2В
• Выходной ток: 10А, 10А
• Входное напряжение: 6.5В ~ 14В
• Регуляторная топология: Buck (понижающий преобразователь)
• Частота переключения: 500кГц
• Тип платы: Полностью укомплектованная
• Используемая микросхема: LTC3850EUF

Возможные аналоги

• DC1185B-B: Аналогичная плата с другими конфигурациями выходных напряжений.
• DC1580A: Плата оценки на базе похожего DC/DC контроллера с другими характеристиками.

Используя плату DC1185B-A, инженеры могут ускорить разработку и оптимизацию своих проектов, связанных с DC/DC преобразователями, благодаря простоте использования и наличию всех необходимых компонентов прямо на плате.
