DC1184A

DC1184A от Analog Devices

Общее описание

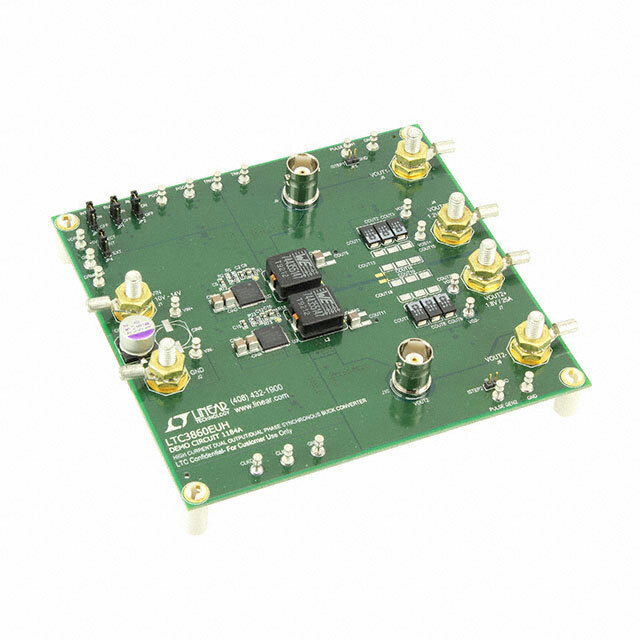

DC1184A — это отладочная плата, разработанная для оценки работы понижающего (Buck) преобразователя LTC3860 от Analog Devices. Эта плата предназначена для демонстрации возможностей двухканального DC/DC-преобразователя с синхронным выпрямлением и может поддерживать два выхода с высокими токами.

Преимущества

• Универсальность: Подходит для широкого спектра приложений благодаря двум независимым выходам.
• Высокая эффективность: Синхронное выпрямление увеличивает эффективность преобразования.
• Простота использования: Полностью укомплектованная плата готова к немедленному использованию и тестированию.
• Надежность: Использование высококачественных компонентов от Analog Devices.

Недостатки

• Сложность настройки: Требуется базовое знание работы DC/DC-преобразователей для оптимальной настройки и использования.
• Размеры и вес: Может быть неудобно интегрировать в компактные системы.

Типовое использование

• Промышленные системы: DC1184A может использоваться в промышленных стандартах, где требуется высокоточный понижающий преобразователь.
• Сетевые устройства: Подходит для применения в сетевых устройствах и серверных решениях, требующих стабильного напряжения.
• Энергетическая электроника: Используется в системах управления питанием и распределительных устройствах.

Рекомендации по применению

• Программируемые логические контроллеры: Может применяться в системах на базе ПЛК для стабильного питания различных модулей.
• Прототипирование и разработка: Отличный выбор для разработчиков, занимающихся созданием новых DC/DC-преобразователей.

Технические характеристики

• Основное назначение: DC/DC, понижающий преобразователь
• Количество и тип выходов: 2, не изолированные
• Выходное напряжение: 1.2V, 1.8V
• Выходной ток: 25A, 25A
• Входное напряжение: 10V ~ 14V
• Топология преобразователя: Понижающий (Buck)
• Частота переключения: 500kHz
• Тип платы: Полностью укомплектованная
• Состав комплекта: Плата
• Используемый ИС: LTC3860

Возможные аналоги

• DC2137A: Отладочная плата для LTC3892, аналогичная функциональность с большей гибкостью по входному напряжению.
• DC2088A: Отладочная плата для LTC3810, подходит для более высоких входных напряжений.

Заключение: DC1184A — это мощный инструмент для инженеров и разработчиков, позволяющий быстро и эффективно оценить и использовать возможности LTC3860.
