DC1176A

Описание для DC1176A от Analog Devices

Общее описание

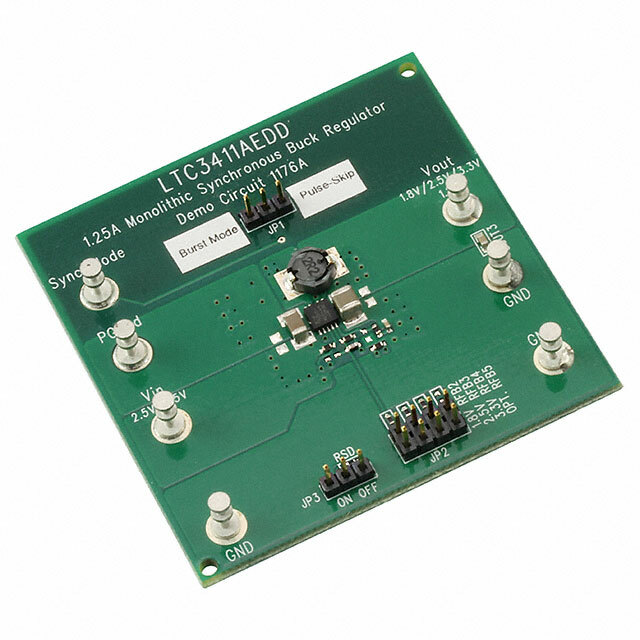

DC1176A представляет собой оценочную (демонстрационную) плату для микросхемы регулятора напряжения LTC3411A от Analog Devices. Эта плата предназначена для демонстрации работы понижающего (Step Down) DC/DC-преобразователя, который поддерживает выходные напряжения 1,8 В, 2,5 В или 3,3 В при входном напряжении от 2,5 В до 5,5 В и максимальном выходном токе 1,25 А.

Преимущества

• Высокая эффективность: Обеспечивается за счет использования высокочастотного (1 МГц) коммутирующего регулятора напряжения.
• Компактность: Компактные размеры и высокая плотность размещения компонентов.
• Простота использования: Готовая к использованию плата с полностью установленными компонентами.
• Гибкость: Возможность выбора разных выходных напряжений.

Недостатки

• Ограничение по току: Максимальный выходной ток ограничен до 1,25 А.
• Не подходит для всех приложений: В некоторых высокомощностных приложениях может требоваться более мощный регулятор.

Типовое использование

• Питание небольших цифровых систем: Микроконтроллеры, сенсоры, небольшие периферийные устройства.
• Питание портативных устройств: В мобильных и носимых устройствах, где важно небольшое энергопотребление и высокая эффективность преобразования.
• Системы с ограниченным пространством: Платы, где главную роль играет компактность решения.

Рекомендации по применению

• Охлаждение: Убедитесь, что плата имеет достаточную вентиляцию, чтобы избежать перегрева.
• Среда использования: Используйте в условиях, соответствующих спецификации по температуре и влажности.
• Защита от перегрузок: Используйте дополнительные схемы защиты, если выходной ток может превысить номинальный.

Основные технические характеристики

• Топология регулятора: Понижающий (Buck)
• Выходное напряжение: 1,8 В, 2,5 В или 3,3 В
• Максимальный выходной ток: 1,25 А
• Входное напряжение: 2,5 В ~ 5,5 В
• Частота переключения: 1 МГц
• Тип платы: Полностью установленная (Fully Populated)
• Используемая микросхема: LTC3411A

Возможные аналоги

• DC1175A: Еще одна демонстрационная плата с микросхемой LTC3411A, но с другими настройками и конфигурацией.
• DC/DC-преобразователи от других производителей, имеющие аналогичные характеристики по выходному напряжению и току.

Заключение

Оценочная плата DC1176A от Analog Devices представляет собой отличный инструмент для изучения и тестирования понижающего DC/DC-преобразователя на базе микросхемы LTC3411A. Эта плата идеально подходит для различных применений, где требуется компактное, надежное и эффективное решение для преобразования напряжения.
