DC1158A

DC1158A от Analog Devices

Общее описание

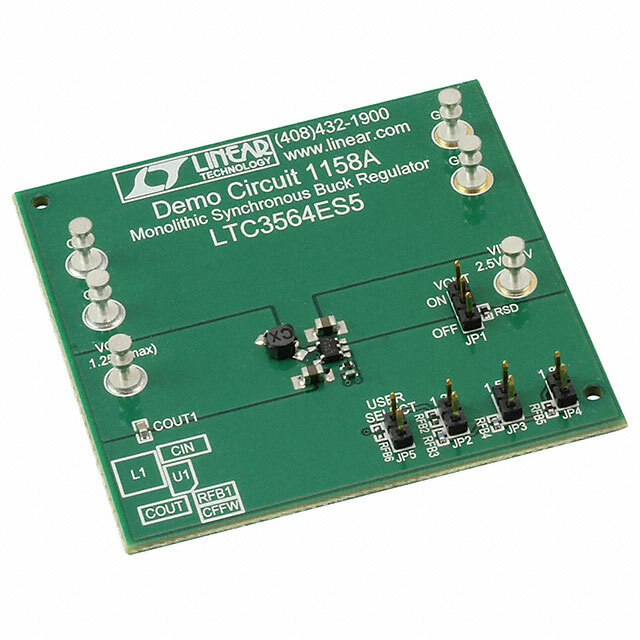

DC1158A — это отладочная плата для понижающего преобразователя LTC3564, разработанная компанией Analog Devices. Этот модуль предназначен для демонстрации работы и оценки характеристик микросхемы LTC3564, которая служит для преобразования постоянного напряжения и предназначена для применения в широком спектре электронных устройств. Плата поддерживает выходное напряжение 1.2В, 1.5В или 1.8В при нагрузке до 1.25 А и входном напряжении от 2.5В до 5.5В.

Преимущества

• Высокая эффективность: до 95% при работе с указанными параметрами.
• Компактность: Благодаря использованию LTC3564, размеры платы остаются минимальными.
• Простота в использовании: Функциональный дизайн позволяет быстро подключить и протестировать преобразователь.
• Защита от перегрузок: Встроенные механизмы защиты обеспечивают стабильность и безопасность работы.

Недостатки

• Ограниченный диапазон входного напряжения: Подходит только для систем с входным напряжением в пределах от 2.5В до 5.5В.
• Фиксированные выходные напряжения: Всего три фиксированных значения выходного напряжения, что может потребовать дополнительной настройки в некоторых приложениях.

Типовое использование

• Портативная электроника
• Системы с батарейным питанием
• Мобильные устройства
• Программируемая логика

Рекомендации по применению

• Тщательно соблюдайте спецификации входного и выходного напряжения для обеспечения корректной работы и предотвращения повреждений.
• Используйте рекомендуемые схемные элементы, указанные в технической документации LTC3564, для обеспечения стабильной работы преобразователя.
• При необходимости измените позиции перемычек на плате для выбора нужного выходного напряжения (1.2В, 1.5В или 1.8В).

Основные технические характеристики

• Топология регулирования: Понижающий преобразователь (Buck)
• Входное напряжение: от 2.5В до 5.5В
• Выходное напряжение: 1.2В, 1.5В или 1.8В
• Максимальный выходной ток: 1.25А
• Частота переключения: 2.25МГц
• Тип платы: Полностью собранная и готовая к использованию

Возможные аналоги

• [DC1085A](https://www.analog.com/en/design-center/evaluation-hardware-and-software/evaluation-boards-kits/dc1085a.html): Отладочная плата для LTC3405A
• [DC1043A](https://www.analog.com/en/design-center/evaluation-hardware-and-software/evaluation-boards-kits/dc1043a.html): Отладочная плата для LTC3411

Используйте DC1158A для быстрой и надежной оценки возможностей и характеристик преобразователя LTC3564 от Analog Devices.
