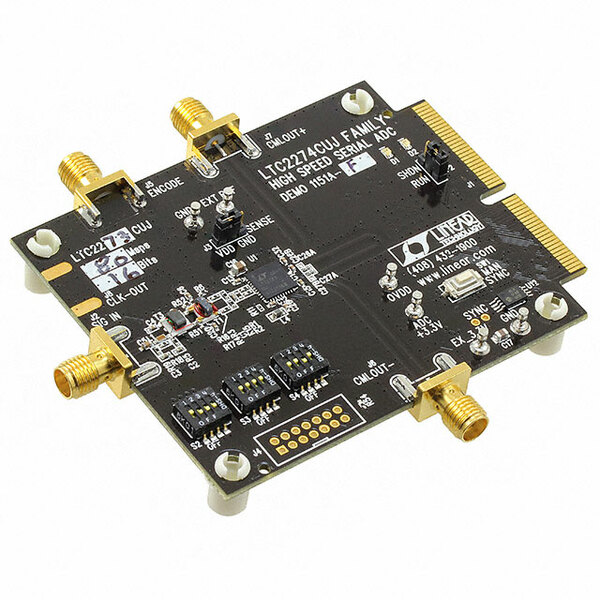

DC1151A-F

DC1151A-F - Демонстрационная Плата для LTC2273CUJ от Analog Devices

Описание

DC1151A-F — это демонстрационная плата, предназначенная для оценки работы аналого-цифрового преобразователя (ADC) LTC2273 от Analog Devices. LTC2273 представляет собой высокопроизводительный 16-битный ADC с частотой выборки 80M выборок в секунду, обеспечивающий высокую точность и скорость преобразования для различных приложений в области обработки сигналов.

Преимущества

• Высокая Разрядность (16 бит): Обеспечивает высокую точность и детализацию данных.
• Скорость Выборки 80MSPS: Подходит для обработки высокочастотных сигналов.
• Низкая Потребляемая Мощность: Оптимизирован для энергоэффективности.
• Широкий Диапазон Входных Напряжений: 1.5 ~ 2.25Vpp, что делает его гибким для различных применений.

Недостатки

• Необходимость в Опыте Для Настройки: Требуется некоторое знание и опыт для полноценного использования демонстрационной платы и оценки характеристик.
• Ограниченная Совместимость: Плата специально разработана для LTC2273 и может не подходить для других компонентов.

Типовое Использование

• Оценка и Разработка Прототипов: Используется для быстрой оценки характеристик ADC LTC2273 в лабораторных условиях.
• Научные Исследования: Подходит для применения в исследованиях, требующих высокоразрядного АЦП.
• Промышленная Автоматизация: Могут использоваться в системах промышленных измерений и контроля.

Рекомендации по Применению

• Подключение: Подключите демонстрационную плату к подходящему источнику сигнала и источнику питания.
• Настройка: Следуйте инструкции по эксплуатации, предоставленной Analog Devices, для настройки и калибровки платы.
• Использование: Применяйте программное обеспечение и инструменты, рекомендованные производителем, для анализа данных и тестирования.

Основные Технические Характеристики

• Число АЦП: 1
• Разрядность: 16 бит
• Частота Выборки: 80M Выборок в секунду
• Интерфейс Данных: Последовательный
• Входное Напряжение: 1.5 ~ 2.25Vpp
• Потребляемая Мощность: 1.1W @ 80MSPS
• Используемая Микросхема: LTC2273
• Комплектация: Плата(ы)

Возможные Аналоги

• DC1151A-A: Альтернативная демонстрационная плата для других частот выборки.
• DC1151A-B: Плата с аналогичными характеристиками, поддерживающая другие варианты входного напряжения.

Примечание: Для получения подробной информации о настройках и использовании обратитесь к документации, предоставленной производителем.

Используйте DC1151A-F для точной и быстрой оценки характеристик ADC LTC2273, чтобы гарантировать успешную интеграцию в ваши проекты и системы.
